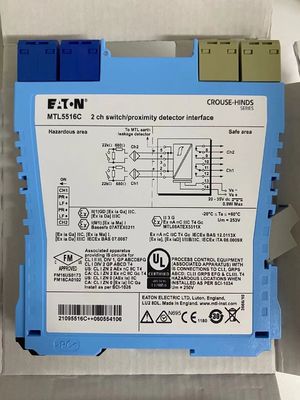

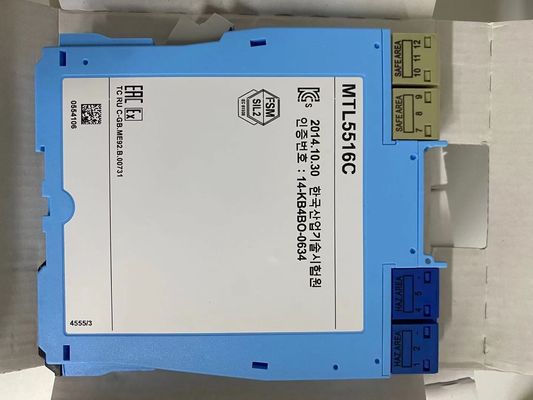

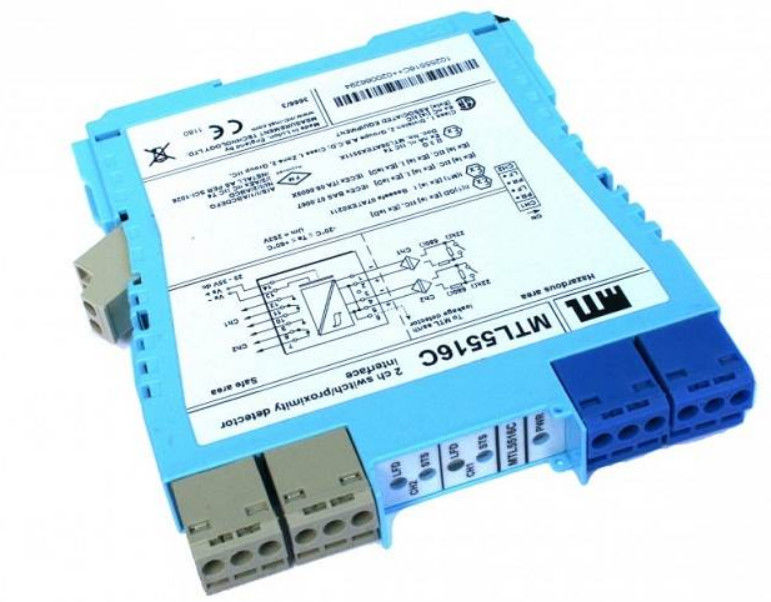

MTL5516C Nabijheidsdetectorinterface voor schakelaar NAMUR-ingang, relaisuitgang

MTL5516C MTL-instrumentenschakelaar/nabijheidsdetectorinterface

De MTL5516/C maakt het mogelijk om twee veiligheidsbelastingen door een schakelaar te bedienen
Wanneer deze is geselecteerd, open
of kortsluiting in de veldbedrading worden gedetecteerd door de linefault-detection-installatie (LFD) en ook aangegeven op de bovenkant van de module.
De faseomkering voor elk kanaal wordt geselecteerd door een schakelaar aan de zijkant van de
de module en de uitgang worden geleverd door overstap relaiscontacten.
circuit in elk veldcircuit.

Vervaardiging
Zie ook gemeenschappelijke specificatie

• Aantal kanalen
Twee.
• Plaats van de schakelaars
Gevaarlijke zone 0, IIC, T6
Div. 1, Groep A gevaarlijke locatie
• Plaats van de nabijheidsdetector
Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd
Div. 1, Groep A gevaarlijke locatie
• Invoer van gevaarlijke gebieden
Invoer die voldoet aan de normen BS EN60947 ‧5‧6:2001 voor nabijheidsdetectoren (NAMUR)
•.Sensorspanning
7 tot en met 9 V gelijkstroom vanaf 1kΩ ±10%
• Input/output kenmerken
Normale fase
Uitgangen gesloten indien de ingang > 2,1 mA (< 2kΩ in ingangscircuit)
Uitgangen geopend indien de ingang < 1,2 mA (> 10kΩ in ingangscircuit) is
Hysteresis: 200μA (650Ω) nominaal
• Lijnfoutdetectie (LFD) (indien geselecteerd)
Gebruiker-selectieve via schakelaars aan de zijkant van de eenheid. Lijnfouten worden aangegeven door een LED voor elk kanaal.
de stroom wordt uitgeschakeld indien een storing van de ingangsleiding wordt vastgesteld.
Opencircuitalarm ingesteld indien < 50 μA
Opencircuit-alarm uitgeschakeld indien in > 250 μA
Kortcircuitalarm ingesteld indien Rin < 100Ω
Kortcircuitalarm uitgeschakeld indien Rin > 360Ω
Opmerking: bij gebruik van de LFD-installatie met een contactinvoer moeten weerstanden worden gemonteerd.
500Ω tot 1kΩ in serie met schakelaar
20kΩ tot 25kΩ parallel aan de schakelaar
• Uitgang van de veilige zone
Twee enkelpoolrelais met wisselcontacten
Opmerking: reactieve belastingen moeten voldoende worden onderdrukt
• Kenmerken van de relais
Reactietijd: maximaal 10 ms
Contactclassificatie ((Veilig gebied):
250 V ac, 2A, cosØ > 0.7,
40V gelijkstroom, 2A, weerstandsbelasting
De aansturing moet worden uitgevoerd op een afstand van meer dan 10 km.
• Maximaal stroomverbruik
35 mA bij 24 V
11Verlies van vermogen binnen de eenheid
0.84W bij 24V

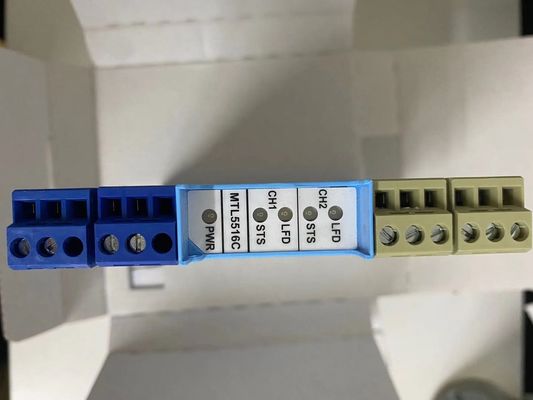

• LED-indicatoren
Groen: aanwijzing van vermogen
Geel: twee: status van het kanaal, aan wanneer de uitgang is aangesloten
Rood: twee: LFD-aanduiding, wanneer lijnfout is gedetecteerd
• Veiligheidsbeschrijving (voor elk kanaal)
U_o= 10,5 V I_o=14mA P_o= 37mW Um = 253V rms of dc
