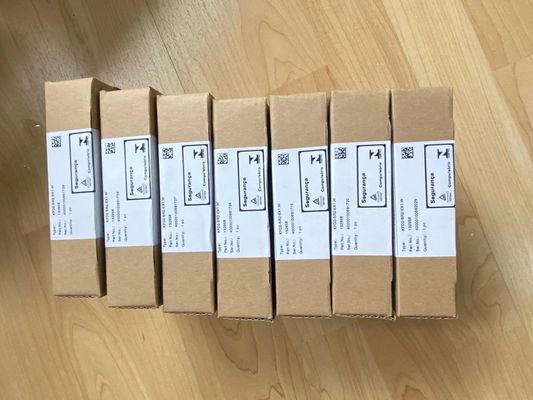

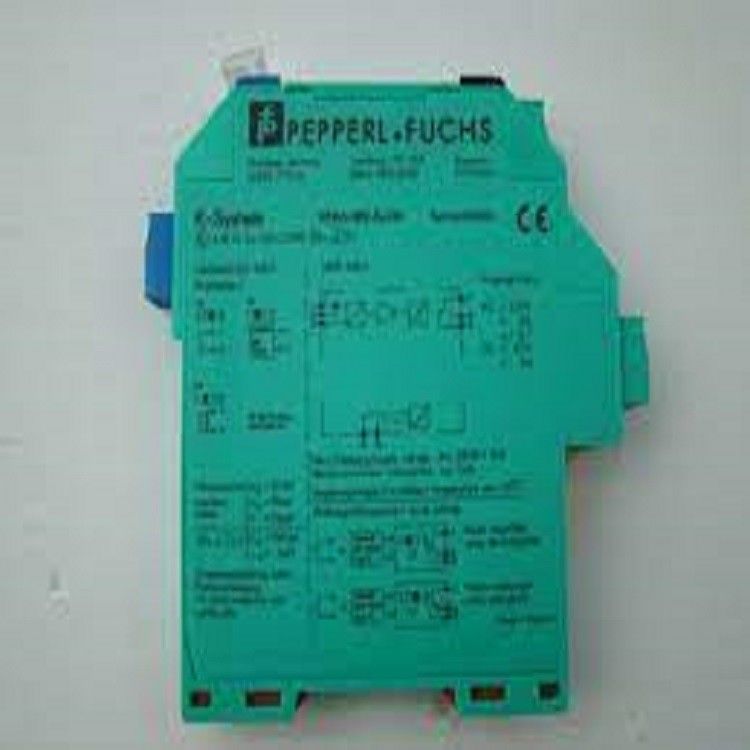

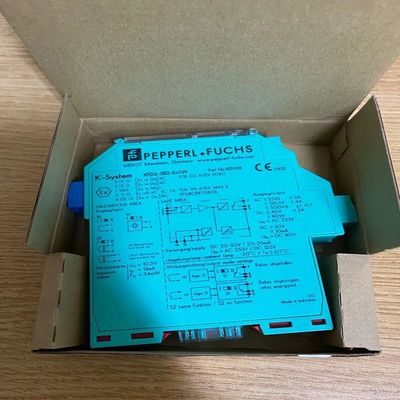

KFD2-SR2-EX1.W PEPPERL FUCHS Geïsoleerde barrière

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. KFD2-SR2-EX1.W
Productsoort: Transformator-geïsoleerde barrières

Kenmerken:

• 1-kanaals geïsoleerde barrière
• 24 V gelijkstroomvoorziening (Power Rail)
• Droog contact of NAMUR-invoer
• Relaiscontactuitgang
• Lijnfoutdetectie (LFD)
• Reversibele werkwijze
• Tot SIL 2 (SC 3) conform IEC/EN 61508

Functie

Deze geïsoleerde barrière wordt gebruikt voor intrinsieke veiligheidstoepassingen.

Het apparaat brengt digitale signalen van NAMUR-sensoren of droge contacten van het gevaarlijke gebied naar het niet-gevaarlijke gebied.

De nabijheidssensor of het mechanische contact regelt de controle zijdelingse belasting voor een relaiscontactuitgang.

Via schakelaars kan de werkingsmodus worden omgekeerd en kan de lijnfoutdetectie worden uitgeschakeld.

Tijdens een storingstoestand keert het relais terug naar zijn uitgeschakelde toestand en geven de LED's de storing aan volgens NAMUR NE 44.

Als het apparaat via Power Rail wordt bediend, is er bovendien een collectief foutbericht beschikbaar.

Technische gegevens

1Algemene specificaties

Signaaltype: Digitale invoer

2. Functionele veiligheidsgerelateerde parameters

Veiligheidsintegrititeitsniveau (SIL): SIL 2

Systematische capaciteit (SC): SC 3

3. Aanbod

Verbinding: Power Rail of terminals 14+, 15-

Nominale spanning: 19... 30 V DC

Ripple: ≤ 10 %

Nominale stroom: ≤ 35 mA

Energieverlies: ≤ 0,7 W

Energieverbruik: ≤ 0,7 W

4. Invoer

Verbindingszijde: veldzijde

Verbinding: terminals 1+, 2+, 3-

Nominale waarden: conform EN 60947-5-6 (NAMUR)

Open-circuitspanning/kortsluitstroom: ongeveer 8 V gelijkstroom / ongeveer 8 mA

Schakelpunt/schakelhysteresis: 1.2... 2,1 mA / ongeveer 0,2 mA

Lijnfoutopsporing: breuk I ≤ 0,1 mA, kortsluiting I > 6 mA

Puls/pauze verhouding: Min. 20 ms / min. 20 ms

5. Output

Verbindingszijde: aan de controlekant

Verbinding: terminals 7, 8, 9

Uitvoer: Signalrelais

Contactbelasting: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.7540 V DC/2 A weerstandsbelasting

Minimale schakelstroom: 2 mA / 24 V gelijkstroom

Vertraging met of zonder stroom: ongeveer 20 ms / ongeveer 20 ms

Mechanische levensduur: 10⁷wisselcycli

Collectieve foutmelding: Krachtspoor

6. Overdrachtskenmerken

Schakelfrequentie: < 10 Hz

7Galvanische isolatie

Invoer/Uitvoer: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 V_eff

Invoer/stroomvoorziening: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300_Veff

Uitgang/stroomvoorziening: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 V_eff

8. Indicatoren/instellingen

Display-elementen: LED's

Besturingsonderdelen: DIP-schakelaar

Configuratie: via DIP-switches

Etikettering: ruimte voor etikettering aan de voorzijde

9. Conformiteit

Elektromagnetische compatibiliteit: EN 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Grade van bescherming: IEC 60529:1989+A1:1999+A2:2013

Functionele veiligheid: IEC/EN 61508:2010

Invoer: EN 60947-5-6:2000

10Omgevingsomstandigheden

Omgevingstemperatuur: -40... 70 °C (-40... 158 °F)

11Mechanische specificaties

Grade van bescherming: IP20

Verbinding: schroefterminals

Gewicht: ongeveer 150 g

Afmetingen: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 inch) (W x H x D), type behuizing B2

Hoogte: 119 mm

Breedte: 20 mm

Diepte: 115 mm

Montage: op de 35 mm DIN-montagelijn volgens EN 60715:2001
