1Algemene specificaties
Signaaltype: Digitale invoer
2. Functionele veiligheidsgerelateerde parameters
Veiligheidsintegrititeitsniveau (SIL): SIL 2
3. Aanbod
Verbinding: terminals 23, 24
Nominale spanning: 20... 90 V DC / 48... 253 V AC 50... 60 Hz
Verlies van vermogen/verbruik: ≤ 2 W ; 2,5 VA / 2,2 W ; 3 VA
4. Interface
Programmeringsinterface: programma-socket
5. Invoer
Verbindingszijde: veldzijde
Verbinding: Input I: 2-draad sensor: terminals 1+, 3-drie-draad sensor: terminals 1+, 2- en 3
Invoer II: terminals 13+, 14 - start-override;
Invoer I: Sensor met twee of drie draden, sensor conform EN 60947-5-6 (NAMUR) of mechanisch contact
Open-circuitspanning/kortsluitstroom: 22 V / 40 mA
Invoerweerstand: 4.7 kΩ
Schakelpunt/schakelhysteresis: logische 1: > 2,5 mA; logische 0: < 1,9 mA
Duur van de puls: > 50 μs
Invoerfrequentie: 0.001... 10000 Hz
Lijnfoutopsporing: breuk I ≤ 0,15 mA; kortsluiting I > 4 mA
Invoer II: startoverheersing: 1... 1000 s, instelbaar in stappen van 1 s
Actieve/passieve: I > 4 mA (voor min. 100 ms) / I < 1,5 mA
Open-circuitspanning/kortsluitstroom: 18 V / 5 mA
6. Output
Verbindingszijde: aan de controlekant
Verbinding: uitgang I: terminals 10, 11, 12
uitgang II: terminals 16, 17, 18
uitgang III: terminalsl 19+, 20-
uitgang IV: terminals 8+, 7-
Uitvoer I, II: signaal, relais
Contactbelasting: 250 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Mechanische levensduur: 5 x 107 schakelcycli
Vertraging met of zonder stroom: ongeveer 20 ms / ongeveer 20 ms
Uitvoer III: elektronische output, passief
Contactbelasting: 40 V gelijkstroom
Signalniveau: 1-signaal: (L+) -2,5 V (50 mA, kortsluitings-/overbelastingbestendig)
0-signaal: geblokkeerde uitgang (stortstroom ≤ 10 μA)
Uitvoer IV: analoge
Stroombereik: 0... 20 mA of 4... 20 mA
Open schakelspanning: max. 24 V gelijkstroom
Vervoer: max. 650 Ω
Foutsignaal: downscale I ≤ 3,6 mA, upscale ≥ 21,5 mA (volgens NAMUR NE43)
7. Indicatoren/instellingen

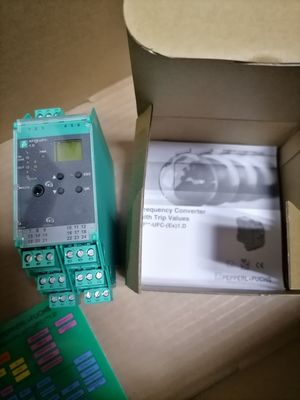

Display-elementen: LED's, display
Besturingsonderdelen: Controlepaneel
Configuratie: via bedieningsknoppen
via PACTware
Etikettering: ruimte voor etikettering aan de voorzijde
8. Conformiteit
Elektromagnetische compatibiliteit: NE 21:2006
Grade van bescherming: IEC 60529:2001
9Omgevingsomstandigheden
Omgevingstemperatuur: -20... 60 °C (-4... 140 °F)
10Mechanische specificaties
Grade van bescherming: IP20

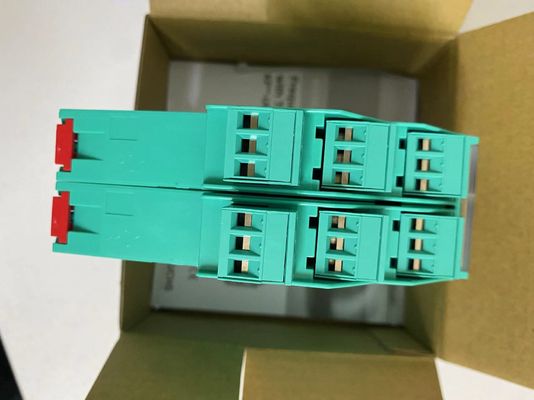

Verbinding: schroefterminals
Gewicht: 300 g
Afmetingen: 40 x 119 x 115 mm (1,6 x 4,7 x 4,5 inch) (W x H x D), behuizing type C2
Hoogte: 119 mm
Breedte: 40 mm
Diepte: 115 mm
Montage: op de 35 mm DIN-montagelijn volgens EN 60715:2001
