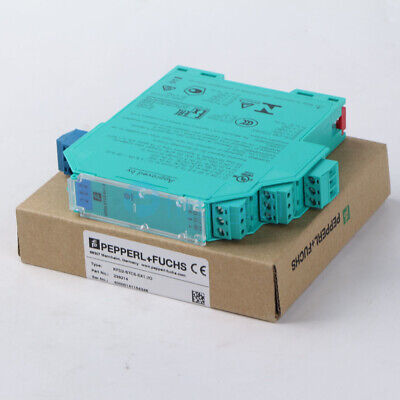

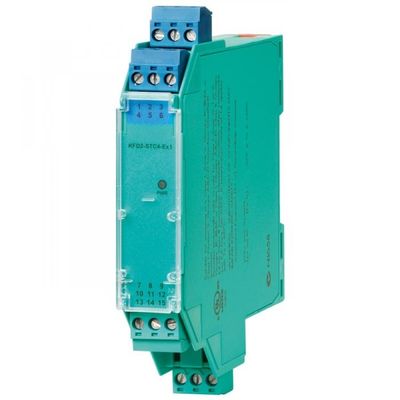

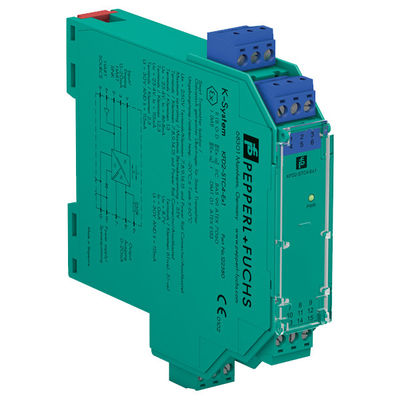

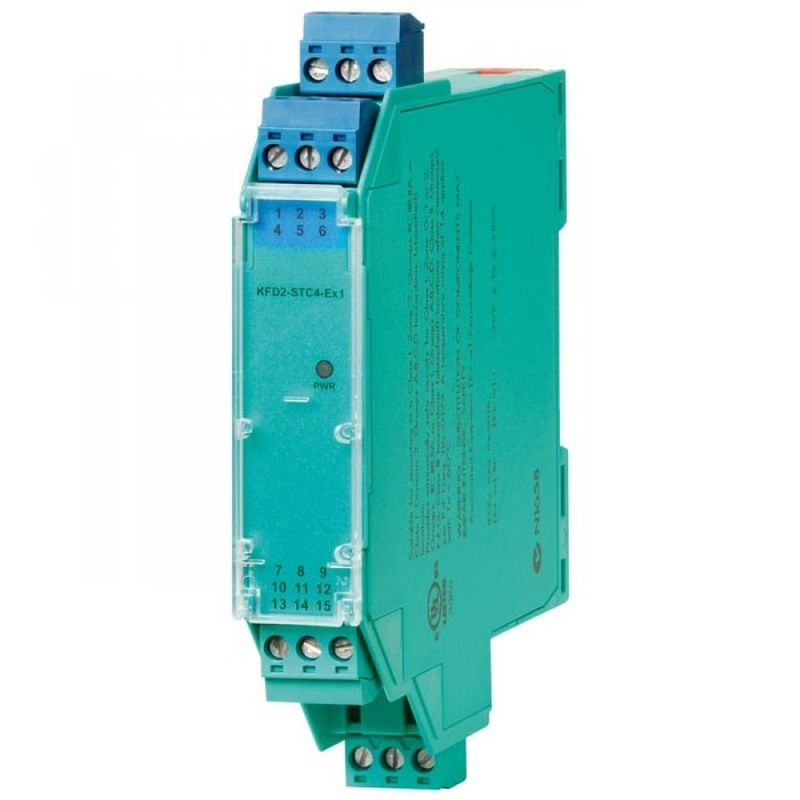

| Algemene specificaties |
| Signaltype |
Analooginvoer |
| Functionele veiligheidsgerelateerde parameters |
| Veiligheidsintegrititeitsniveau (SIL) |
SIL 2 |
| Systematische capaciteit (SC) |
SC 3 |
| Aanbod |
| Verbinding |
Power Rail of terminals 14+, 15- |
| Nominale spanning |
18... 30 V gelijkstroom |
| Ripple |
binnen de toevoerstolerantie |
| Energieverlies |
≤ 1 W bij maximale belasting |
| Energieverbruik |
≤ 1,6 W bij maximale belasting |
| Invoer |
| Verbindingszijde |
veldzijde |
| Verbinding |
terminals 1+, 2-, 3 |
| Invoersignaal |
4... 20 mA |
| Open-circuitspanning/kortsluitstroom |
terminals 1+, 3: 24 V / 25 mA |
| Invoerweerstand |
max. 265 Ω terminals 2-, 3, max. 330 Ω terminals 1+, 3 |
| Beschikbare spanning |
≥ 17 V bij 20 mA; ≥ 21 V bij 4 mA, terminals 1+, 3 |
| Output |
| Verbindingszijde |
aan de controlekant |
| Verbinding |
terminals 7+, 8-, 9- (sink)
terminals 7-, 8+, 9+ (bron)
Zie aanvullende informatie |
| Verzorging |
0... 800 Ω |
| Uitgangssignaal |
4... 20 mA (overbelasting > 25 mA) |
| Ripple |
max. 50 μArms |
| Externe toevoer (lus) |
2... 30 V gelijkstroom
Als de externe spanning > 19 V is, is een belasting ≥ ((V - 19) / 0,02) Ω vereist.
De interne 250 Ω-weerstand bij terminal 9 kan als belasting worden gebruikt. |
| Overdrachtskenmerken |
| Afwijking |
bij 20 °C (68 °F), 4... 20 mA
≤ 10 μA inclusief kalibratie, lineariteit, hysteresis, belastingen en schommelingen van de voedingsspanning |
| |
Invloed van de omgevingstemperatuur |
≤ 0,25 μA/K |
| Frequentiebereik |
de kant van het veld naar de kant van de bediening: bandbreedte met 0,5 Vppsignaal 0... 7,5 kHz (-3 dB)
besturingszijde naar veldzijde: bandbreedte met 0,5 Vppsignaal 0,3... 7,5 kHz (-3 dB) |
| Verrekeningstijd |
200 μs |
| Opwaartse/verwaartse tijd |
100 μs |
| Galvanische isolatie |
| Uitgang/stroomvoorziening |
functionele isolatie, nominale isolatiespanning 50 V AC |
| Indicatoren/instellingen |
| Display-elementen |
LED's |
| Etikettering |
ruimte voor etikettering aan de voorzijde |
| Richtlijn inzake conformiteit |
| Elektromagnetische compatibiliteit |
|
| |
Richtlijn 2014/30/EU |
EN 61326-1:2013 (industriële locaties) |
| Conformiteit |
| Elektromagnetische compatibiliteit |
NE 21:2012
EN 61326-3-2:2008 |
| Grade van bescherming |
IEC 60529:2001 |
| Bescherming tegen elektrische schokken |
UL 61010-1:2012 |
| Omgevingscondities |
| Omgevingstemperatuur |
-20... 60 °C (-4... 140 °F)
uitgebreide omgevingstemperatuurbereik tot 70 °C (158 °F), verwijzen naar de handleiding voor de nodige montageomstandigheden |
| Mechanische specificaties |
| Grade van bescherming |
IP20 |
| Verbinding |
schroefterminals |
| De massa |
ongeveer 200 g |
| Afmetingen |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inch) (W x H x D), type behuizing B2 |
| |
Hoogte |
met een breedte van niet meer dan 50 mm |
| |
Breedte |
20 mm |
| |
Diepte |
115 mm |
| Montage |
op de 35 mm DIN-montagelijn volgens EN 60715:2001 |
| Gegevens voor toepassing in gevaarlijke gebieden |
| EU-typegoedkeuring |
CML 17 ATEX 2029X |
| |
Markering |
 II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| |
Invoer |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| Aanbod |
|
| |
Maximale veilige spanning |
250 V (waarschuwing: de nominale spanning kan lager zijn) |
| Vervaardiging |
terminals 1+, 3- |
| |
Spanning |
27.2 V |
| |
Stroom |
93 mA |
| |
Kracht |
633 mW |
| |
Inwendige capaciteit |
5 nF |
| |
Interne inductantie |
0 mH |
| Vervaardiging |
terminals 2-, 3 |
| |
Spanning |
30 V |
| |
Stroom |
115 mA |
| |
Kracht |
1 W |
| |
Spanning |
2 V |
| |
Stroom |
8.5 mA |
| |
Kracht |
1.1 mW |
| Vervaardiging |
terminals 1+, 2 / 3- |
| |
Spanning |
27.2 V |
| |
Stroom |
115 mA |
| |
Kracht |
782 mW |
| |
Inwendige capaciteit |
5 nF |
| |
Interne inductantie |
0 mH |
| Output |
|
| |
Maximale veilige spanning |
250 V (waarschuwing: de nominale spanning kan lager zijn) |
| Certificaat |
CML 17 ATEX 3028X |
| |
Markering |
II 3G Ex ec IIC T4 Gc |
| Galvanische isolatie |
|
| |
Invoer/Uitvoer |
Veilig elektrisch isolatieproces conform IEC/EN 60079-11:2007, spanningspiek 375 V |
| |
Invoer/stroomvoorziening |
Veilig elektrisch isolatieproces conform IEC/EN 60079-11:2007, spanningspiek 375 V |
| Richtlijn inzake conformiteit |
|
| |
Richtlijn 2014/34/EU |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| Internationale goedkeuringen |
| UL-goedkeuring |
E106378 |
| |
Beheerstrekking |
116-0439 (cULus) |
| IECEx-goedkeuring |
|
| |
IECEx-certificaat |
IECEx CML 17.0015X |
| |
IECEx-markering |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Ex ex IIC T4 Gc |
