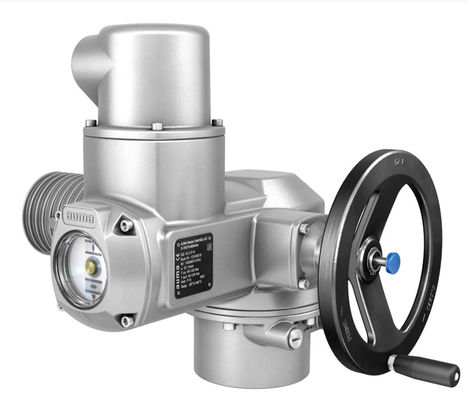

AUMA SQ 10.2-F10 Deeldraai-actuator met bedieningsbediening voor matische actuatoren AM 01.1

Productgegevens:

Vervaardiger: AUMA
Product nr. : SQ 10.2-F10+AM 01.1
Productsoort: Deeldraai-actuator met bedieningsbediening voor matische actuatoren

Bewegeringen SQ en SQR
Stroomtoestellen van het type SQ voor open-nabij-functie en positioneringsfunctie zijn geschikt voor klasse A en B of voor typen functie S2 - 15 min.
De modulatie-actuatoren van de SQR-reeks zijn geschikt voor klasse C of voor typen S4 - 25%.

De actuatoren van het type SQ/SQR kunnen worden gecombineerd met verschillende besturingselementen, van de eenvoudige OPEN-CLOSE-besturing tot de microbeheerde versie met registratie van bedrijfsgegevens of veldbusinterface.

Algemene informatie
AUMA NORM deeldraai-aandrijvingen vereisen externe bedieningen.
Voor maten SQ 05.2 SQ 10.2, AUMA biedt AM- of wisselstroom bedieningsbediening voor actuatoren. Deze kunnen ook gemakkelijk op de actuator worden gemonteerd.

Notities op tafel
1) Werktyd De werksnelheid wordt verminderd met toenemend koppel.
2) Koppelbereik Het uitvalkoppel is binnen het aangegeven koppelbereik instelbaar in de richting OPEN en CLOSE.
3) Gewicht Het aangegeven gewicht omvat de AUMA NORM deeldraai-aandrijver met driefasige wisselstroommotor, standaard elektrische aansluiting, ongeboren koppeling en handwiel
4) Gewicht met basis en hendel Het aangegeven gewicht omvat de AUMA NORM deeldraai-aandrijver met 3-fasige wisselstroommotor, standaard elektrische aansluiting en handwiel, inclusief basis en hendel.

Kenmerken en functies
Type werktijd Korte werktijd S2 - 15 min, klassen A en B volgens EN 15714-2 Voor nominale spanning, omgevingstemperatuur +40 °C en bij belasting met 35% van het maximale koppel DC-shuntmotortype IM B9 volgens IEC 60034-7, IC410 koelprocedure volgens IEC
60034-6 Netspanning, netfrequentie 24 V gelijkstroom Toegestane variatie van netspanning: ±10 % Overspanningscategorie Categorie III volgens IEC 60364-4-443 Isolatie klasse Norm: F,Tropical Motor Protection Standard: Thermoschakelaars (NC) Schommelhoek Standaard: verstelbaar tussen 75° en < 105° Opties: 15° tot < 45°, 45° bis < 75°, 105° tot < 135°, 135° tot < 165°, 165° tot < 195°, 195° tot <
225° Zelfvergrendeling Ja (de partiel draaiende aandrijvingen vergrendelen zich zelf als de kleppositie niet kan worden gewijzigd terwijl het koppel op de uitgangsdrive werkt.)

Handmatige bediening

Manuele aandrijving voor het instellen en het in noodgeval bedienen, handwiel draait niet tijdens elektrische bediening
Opties: handwiel sluitbaar
Handwielstamverlenging
Elektrisch gereedschap voor noodoperatie met een vierkant van 30 mm of 50 mm
Indicatie voor handmatige bediening
(optie)
Aanduiding of handmatige bediening actief is/niet actief via één schakelaar (1 wisselcontact)
Voor nadere informatie zie afzonderlijk gegevensblad Technische gegevens voor schakelaars.
Elektrische aansluiting Standaard: AUMA-sluit- en stopcontact met schroefverbinding
Opties: aansluitingen met een terminal of een aansluiting met een krimp
met een diameter van niet meer dan 50 mm
Draad voor kabelinvoer Standaard: Metrische draad
Opties: Pg-draad, NPT-draad, G-draad
Terminalplan TPA37R1AA-001-000
