1794-TB3 ALLEN BRADLEY PLC Products Flex I/O Terminal Base

Productgegevens:
Vervaardiger: Allen Bradley
Product nr. : 1794-TB3
Productsoort:Flex I/O Terminal Base Unit

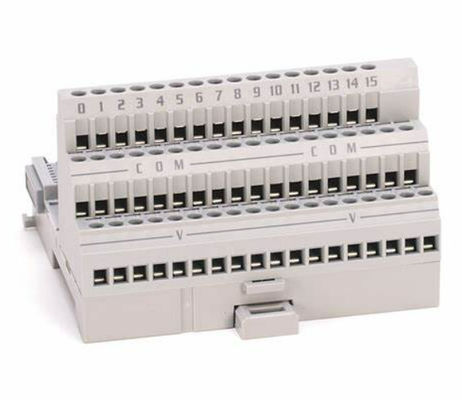

De 1794-TB3 is een terminal basis eenheid die deel uitmaakt van Allen-Bradley's Flex I/O platform.Het wordt geleverd met drie (3) strips van schroef klem terminals.

De 1794-TB3 is een Flex I/O-component die wordt geproduceerd door Allen-Bradley.voornamelijk gebruikt als eindpunten van veldtoestellen en voedingsapparaten. deze module wordt ook gebruikt voor het hosten van Flex-I/O-modules, met name 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 en 1794-OW8XT.De 1794-TB3 heeft drie banden.De bovenste terminalstrook bestaat uit zestien (16) terminals die zijn bestemd voor de bedrading van input- en outputsignalen.met een vermogen van meer dan 10 W. -V Common bevindt zich bij terminals B-16 en B-33; +V (Voltage In) Terminals bevindt zich bij terminals C-34 en C-5.de terminal voor de daisy-keten is gelegen op C-34 (+) en B-16 (-) voor de invoer en C-51 (+) en B-33 (-) voor de uitvoer. De 1794-TB3 heeft schroefklem terminals. Om de terminal basis te installeren, plaats de terminal basis in een licht hoekige oriëntatie.Hook de terminalbasis over de bovenkant van de DIN-rail om de achterkant van de terminalbasis aan de DIN-rail te bevestigen. De terminalhoek moet onder de rand van de adaptermodule glijden en de FlexBus-connector is aangesloten.Om de basis van de terminal te sluiten op de DIN Rail, duw de terminalbasis tot de 1794-TB3 zich aanpast en zich aansluit bij de DIN-rail.

De 1794-TB3 Flex I/O Terminal Base Unit van Allen-Bradley is een apparaat dat terminalverbindingspunten voor I/O bedrading biedt en bijdraagt aan de vorming van het achtervlak.Het heeft maximaal 16 I/O-aansluitingen met 18 gemeenschappelijke en 18 spanningsterminalsDe 1794-TB3 wordt gebruikt in een toepassing met een 125V AC/DC elektrische rating en heeft een maximale stroomcapaciteit van 10A met 0,21 x 1.3 mm2 (24-16 AWG) koperdraad, bestemd voor gebruik met input- en outputmodulesDe 1794-TB3 heeft een Flexbus rating van 5V DC bij 640mA en levert een 2A stroom aan de I/O terminals.

De 1794-TB3 biedt spanningsisolatie van 125V (continu) met behulp van Basic Insulation Type tussen Field Wiring Terminals tot FLEXBUS en heeft een terminal schroefkoppel van 0,56 x 0,79 Nm (5 x 7 lb-in).Het heeft een T4A (Noord-Amerika) aangewezen temperatuurcode en een IEC T4 temperatuurcodeDe 1794-TB3 heeft een IEC-gegradeerde bedrijfstemperatuur van -20-70°C (-4-158°C).F) bij een relatieve luchtvochtigheid van 5-95% zonder condensatie en is getest en geschikt om een bedrijfsschok van 30 G en een trilling van 5 G bij 10-500 Hz te weerstaan.De 1794-TB3 is c-UL-us, UL, CSA en CE-gecertificeerd en heeft een afmeting van 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).



Verwante modellen:

Maatschappelijke Inleiding:
Achievers Automation Limited heeft meer dan 10 jaar ervaring op de markt van industriële automatisering, gespecialiseerd in de wederverkoop van fabrieksverzegelde sonde, sensor, DCS, isolatie barrière, HMI, PLC, adapter,Profibus connector en kabel van merken als BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens en etc. Als u een verzoek hebt,aarzel niet om contact met ons op te nemen..

Vragen en antwoorden
V: Zijn de producten originele OEM-eenheden?
A: Deze artikelen zijn door Achievers Automation Limited gecertificeerd als echte OEM-eenheden die zijn verkregen via OEM-kanalen of via onafhankelijke externe kanalen.
V: Hoe regelt u de verzending?
A: We kunnen de verzending regelen op basis van uw verzoek. We hebben medewerkers die de verzending via FedEx, DHL, TNT met een goede prijs kunnen regelen.
V: Wat is de garantie op de goederen?
A: Garantie van één jaar.
