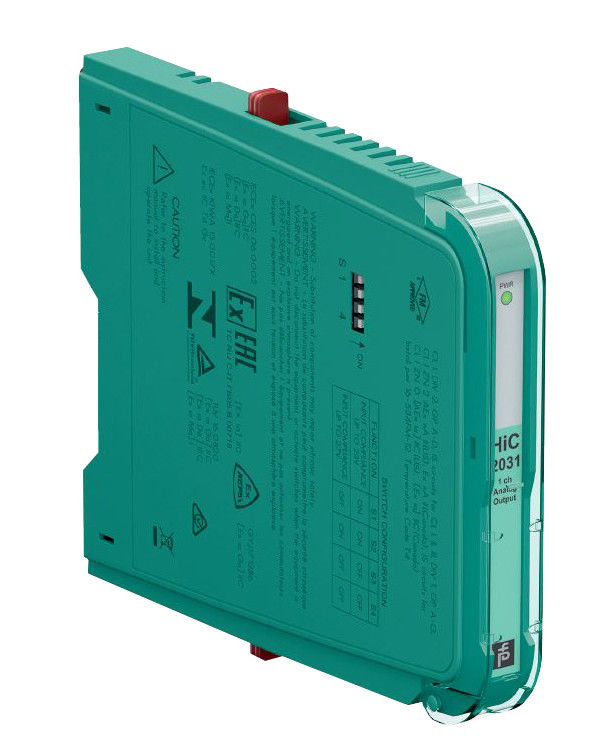

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. : HIC2031
Productsoort: Huidige bestuurder
Kenmerken:
- 1-kanaals geïsoleerde barrière
- 24 V gelijkstroomvoorziening (bus)
- Uitgangsstroom tot 650 Ω belasting
- Lage vermogensafvoer
- Tot SIL 2 (SC 3) conform IEC/EN 61508
Functie
Deze geïsoleerde barrière wordt gebruikt voor intrinsieke veiligheidstoepassingen.
Het herhaalt het ingangssignaal van een besturingssysteem om HART I/P-omvormers, kleppenactuatoren en schermen in een gevaarlijk gebied aan te sturen.
Digitale signalen worden op de analoge waarden aan de veldzijde of aan de bedieningszijde geplaatst en worden tweerichtings overgedragen.
Een open veldcircuit biedt een hoge impedantie aan de bedieningszijde, zodat de alarmcondities door het bedieningssysteem kunnen worden gecontroleerd.
Dit apparaat is gemonteerd op een HiC-afsluitbord.
Technische gegevens
1Algemene specificaties
Signaltype:Analoog-uitgang
2. Functionele veiligheidsgerelateerde parameters
Veiligheidsintegrititeitsniveau (SIL): SIL 2
Systematische capaciteit (SC): SC 3
3- Verschaffing
Verbinding: SL1: 1a (((-), 1b ((-); 2a (((+), 2b ((+)
Nominale spanning: 19... 30 V gelijkstroombus aangedreven via een afsluitbord
Ripple:≤ 10 %
Nominale stroom: ≤ 30 mA bij 24 V
Energieverlies: ≤ 600 mW bij 20 mA en 500 Ω belasting
Energieverbruik: ≤ 700 mW
4. Invoer
Verbindingszijde: aan de controlekant
Verbinding: SL1: 8a(+), 7a(-)
Invoersignaal: 4... 20 mA, beperkt tot ongeveer 26 mA
Inlaatspanning: open schakelspanning van het besturingssysteem < 30 V
Spanningsverlies: ongeveer 6 V bij 20 mA
Invoerweerstand: > 100 kΩ, met open veldkabeling
5. Output
Verbindingszijde: veldzijde
Verbinding: SL2: 5a (((+), 5b ((-)
Spanning: ≥ 13 V bij 20 mA
Stroom: 4... 20 mA
Vervoer: 0... 650 Ω
Ripple: 20 mV rms
