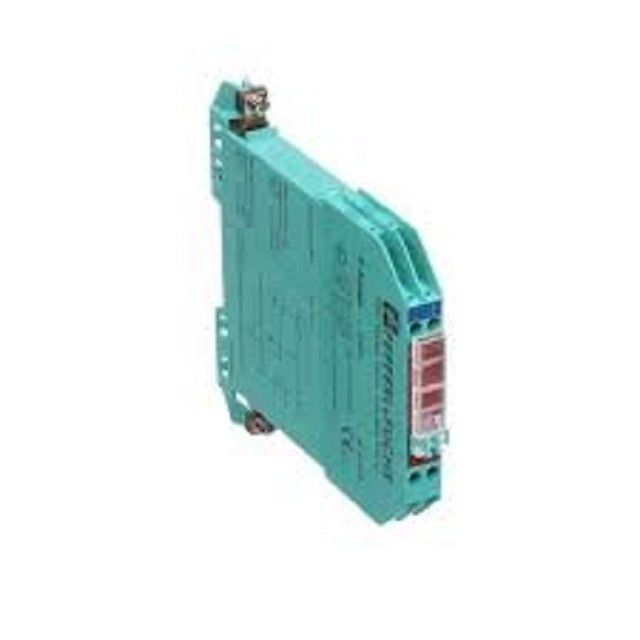

Pepperl+Fuchs Z787.H Zener Barrier 2 Channel High Power Versie
Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. : Z787.H
Productsoort: Zenerbarrière
Kenmerken:
- 2-kanaal
- DC-versie, positieve polariteit
- Werkspanning 26,5 V bij 10 μA
- Serieweerstand max. 250 Ω
- Verstuiveringswaarde 80 mA
- DIN-railmontagebaar
- Versie met hoog vermogen
- met een vermogen van niet meer dan 10 kW
Functie
De Zenerbarrière verhindert de overdracht van onaanvaardbaar hoge energie van het veilige gebied naar het gevaarlijke gebied.
De zenerdioden in de Zenerbarrière zijn in de omgekeerde richting aangesloten.als gevolg van een storing in het veilige gebiedDe Zenerbarrière heeft een positieve polariteit, d.w.z. de anoden van de zenerdioden zijn geaard.
Deze high power versie heeft een kleinere serieweerstand en zorgt daarom voor een hogere spanning aan het veldapparaat.
De Zenerbarrière is bedoeld voor de evaluatie van de signalen uit het gevaarlijke gebied.Daarom is de huidige veronderstelling voor de berekening van de intrinsieke veiligheid nul..
Afhankelijk van de toepassing gelden verhoogde of verlaagde intrinsieke veiligheidsparameters voor seriële of parallelle verbinding.Voorbeelden van toepassingen zijn te vinden in de systeembeschrijving van de Zenerbarrières.
Technische gegevens
1Algemene specificaties
Type: DC-versie, positieve polariteit
2Elektrische specificaties
Nominale weerstand: 240 Ω
Serieweerstand: max. 250 Ω
Vermogen van de zekerheid: 80 mA
3. Gevaarlijke verbinding
Verbinding: terminals 1, 2; 3, 4
4Veilig gebied verbinding.
Verbinding: terminals 5, 6, 7, 8
Werkspanning
Voedingskringloop: max. 27 V
Metingssluiting: max. 26,5 V bij 10 μA
5. Conformiteit
Grade van bescherming: IEC 60529
6Omgevingsomstandigheden
Omgevingstemperatuur: -20... 60 °C (-4... 140 °F)
Bergingstemperatuur: -25... 70 °C (-13... 158 °F)
Relatieve luchtvochtigheid: max. 75%, zonder condensatie
7Mechanische specificaties
Grade van bescherming: IP20
Verbinding: schroefterminals
Kern doorsnede: max. 2 x 2,5... mm2
Gewicht: ongeveer 150 g
Afmetingen: 12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 inch) (W x H x D)
Hoogte: 115 mm
Breedte: 12.5 mm
Diepte: 116 mm
Type constructie: modulaire terminalbehuising, zie beschrijving van het systeem
Montage: op de 35 mm DIN-montagelijn volgens EN 60715:2001
