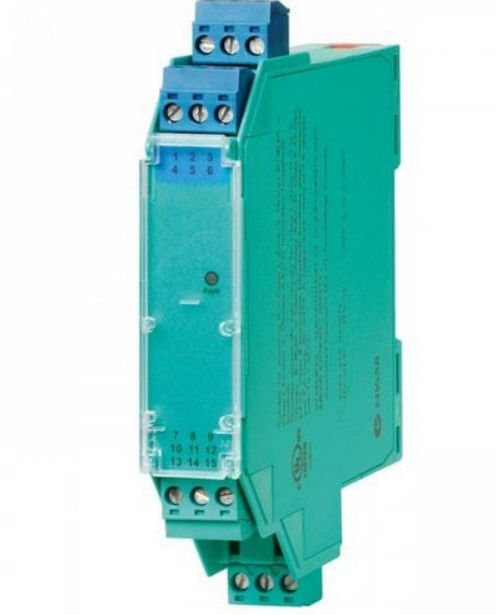

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. :KCD2-STC-Ex1.20
Productsoort: SMART Transmitter stroomtoevoer
Kenmerken:
- 1-kanaals geïsoleerde barrière
- 24 V gelijkstroomvoorziening (Power Rail)
- Invoer voor SMART-zenders met twee draden en stroombronnen
- Signalsplitter (1 invoer en 2 uitgangen)
- Dubbele uitgang 0/4 mA... 20 mA of 0/1 V... 5 V
- Eindblokken met teststukken
- Tot SIL 2 (SC 3) conform IEC/EN 61508
Functie
Het apparaat voert twee-draad zenders in het gevaarlijke gebied, en kan ook worden gebruikt met stroombronnen.
Het draagt het analoge invoersignaal als twee geïsoleerde uitgangssignalen over naar het veilige gebied.
Bi-directionele communicatie wordt ondersteund voor SMART-zenders die stroommodulatie gebruiken om gegevens te verzenden en spanningsmodulatie om gegevens te ontvangen.
De uitgang wordt geselecteerd als stroombron, stroomzuiger of spanningsbron via schakelaars.
De testpoorten voor de aansluiting van HART-communicatoren zijn geïntegreerd in de eindpunten van het apparaat.
Technische gegevens
1.specificaties
Signaaltype: Analooginvoer
2Functionele veiligheidsparameters
Veiligheidsintegrititeitsniveau (SIL): SIL 2
Systematische capaciteit (SC): SC 3
3- Verschaffing
Verbinding: Power Rail of terminals 9+, 10-
Nominale spanning: 19... 30 V DC
Ripple: binnen de toevoerstolerantie
Energieverlies: ongeveer 1,4 W bij 20 mA overdrachtsstroom, 250 Ω bij beide uitgangen
Energieverbruik: 2 W
4. Invoer
Verbindingszijde: veldzijde
Verbinding: terminals 1+, 2- (sink); 3+, 4- (bron)
Invoersignaal: 0/4... 20 mA
Spanningsverlies: terminals 3, 4: ≤ 6,1 V bij 20 mA
Kortsluitingstroom: terminals 1+, 2-: 25 mA
Invoerweerstand: terminals 1+, 2-: max. 500 Ω (BRAIN)
(250 Ω belasting)
Beschikbare spanning: terminals 1+, 2-: ≥ 16 V bij 20 mA, ≥ 18,5 V bij 4 mA
5.Uitvoer
Verbindingszijde: aan de controlekant
Verbinding: bron: terminals 5-, 6+; 7-, 8+
wastafel: terminals 5+, 6-, 7+, 8-
Vervoer: kanaal 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
kanaal 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Uitgangssignaal: 0/4... 20 mA of 0/1... 5 V
Ripple: max. 50 μA rms
