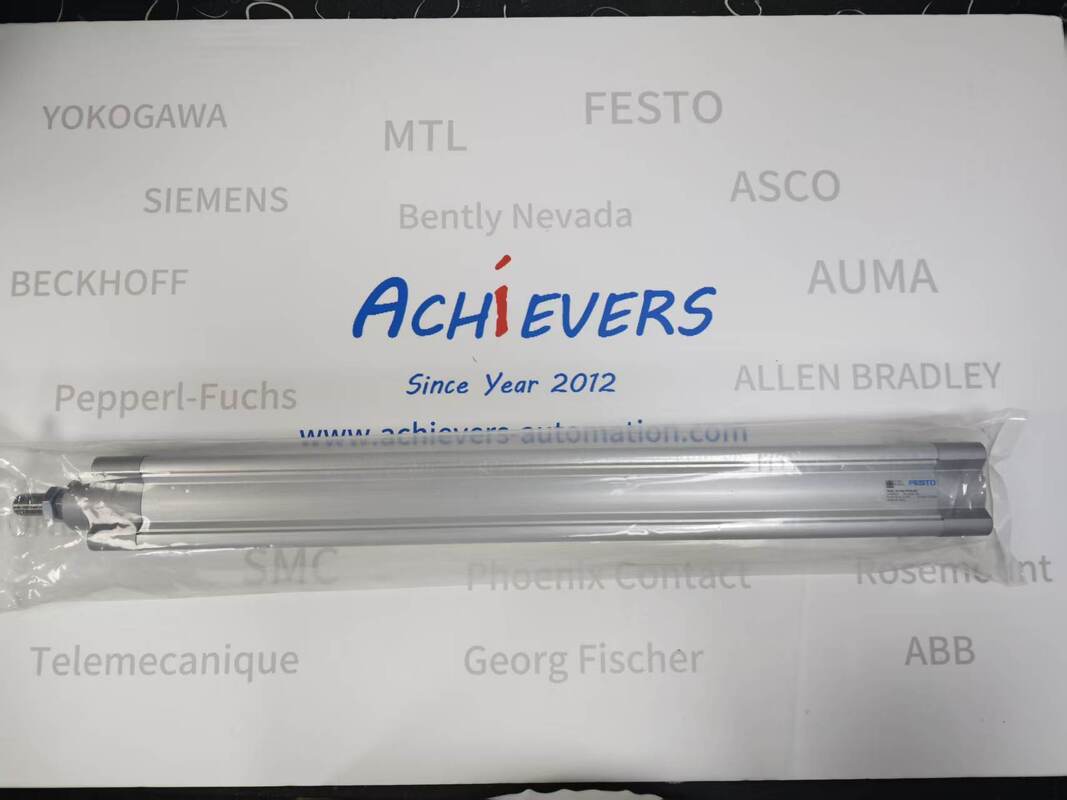

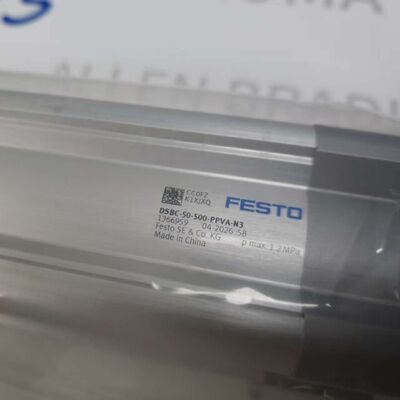

Festo DSBC-50-500-PPVA-N3 ISO 15552 Standaard pneumatische cilinder
Beschrijving:
Fabrikant: Festo
Product nr. : DSBC-50-500-PPVA-N3
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:Meer producten
Betrouwbare aankoop van industriële componenten voor ondernemingen
Deze component voor industriële automatisering wordt geleverd voor aanbestedingen bij ondernemingen.
Om het aankooprisico te verminderen, wordt elke bestelling individueel afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de conditie en raming van de doorlooptijd voordat de bestelling wordt geplaatst.Duidelijke offertevoorwaarden en consistente communicatie worden verstrekt om partners te helpen de verwachtingen te beheersen en transacties met vertrouwen af te rondenIndien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en langetermijnsamenwerking.
Deze actuator is voorzien van een enkel eind externe M16×1,5-kolvenstaafdraad,driezijdige geïntegreerde sensorgaten voor de installatie van een contactloze nabijheidsschakelaar voor het detecteren van de volledige slagstand van de zuigerDe tweeledige, verstelbare PPV-pneumatische demping zorgt voor een precieze slagbuffer voor een lange 500 mm slagreciprocatie.het beperken van de inslagenergie in de eindpositie tot 1 J bij een standaard reislengte van het kussen van 22 mmGeklassificeerd CRC2 matige corrosiebestendigheid, LABS-vrije constructie conform VDMA24364-B1/B2-L, compatibel met cleanroom Class 5 omgevingen volgens ISO 14644-1FestoEen ruime druk- en temperatuuraanpassingsvermogen ondersteunt continue werking op geautomatiseerde productielijnen, materialenbehandelingsporties, zware klemmen en lange lineaire positioneringssystemen.
Detail:
| Parameter item |
Standaardspecificatie van Festo DSBC-50-500-PPVA-N3 |
| Merken |
Festo |
| Volledige modelcode |
DSBC-50-500-PPVA-N3 |
| Vervaardigersbestelling nr. |
1366959 |
| Productserie |
DSBC ISO 15552 Standaardprofielcilinder |
| Boringsdiameter |
50 mm |
| Nominale standaardinslag |
500 mm |
| Operatiemodus |
Dubbelwerkend (door de lucht aangedreven uitbreiden en terugtrekken) |
| Type kussen |
PPVA: Verstelbaar pneumatisch kussen aan beide uiteinden |
| Kussenslaglengte |
22 mm |
| Maximale eindpositie Schokenergie |
1 J |
| Grootte van het draad van de zuigerstang |
M16 × 1,5 externe mannelijke draad |
| Airport Connection Thread |
G1/4 |
| Werkdrukbereik |
0.04 ~ 1,2 MPa (0,4 ~ 12 Bar / 5,8 ~ 174 PSI) |
| Proof testdruk |
1.8 MPa |
| Bedrijfsmedium |
Gefilterde perslucht ISO 8573-1:2010 [7:4Het is niet mogelijk. |
| Omgevingsoperatietemperatuur |
-20 °C ~ +80 °C |
| Theoretische uitstrekkingskracht @ 6 bar |
1178 N |
| Theoretische trekkracht @ 6 bar |
990 N |
| Bewegende massa (0 mm slagbasis) |
365 g |
| Aanvullende bewegende massa per slag van 10 mm |
25 g |
| Basisgewicht (0 mm slag) |
1190 g |
| Klasse corrosiebestendigheid |
CRC 2 (gematigde corrosiebestrijding) |
| LABS/PWIS-naleving |
VDMA24364-B1/B2-L (Siliconevrij) |
| Geschiktheid van de schoonruimte |
ISO 14644-1 Klasse 5 |
| Overeenstemmende norm |
ISO 15552 |
| Ondersteuning voor positieopsporing |
Compatibel met Festo-nabijheidssensoren (driezijdige loopgaten) |
| Naam van het onderdeel |
Grade van de grondstof |
Functionele beschrijving voor DSBC-50-500-PPVA-N3 |
| Vloeibare vaten |
Gefabriceerd aluminiumlegering, glad hard geanodiseerd |
Geëxtrudeerd profiel met drievoudige sensorgroef, slijtagebestendige binnenwand, lichtgewicht, hoge stijfheid voor 500 mm lange slag |
| Pistonstaaf |
Hooggelegeerd staal, hardchroomgeplat |
Laag wrijvingsoppervlak, hoge rechtheid, weerstaan buigbaarheid onder lange slag zijbelastingen |
| Pistonen |
geanodiseerde aluminiumlegering |
Geïntegreerde tweerichtings TPE-U-dichtingsstructuur, evenwichtige massa voor stabiele wisselwerking |
| Stempel van de zuiger |
TPE-U (PU) polyurethaan |
Bi-directionele luchtdichtheid, lage slijtage voor miljoenen cyclusoperaties |
| Piston Rod Wiper Seal |
TPE-U (PU) |
Blokkeer stof-, koelmiddel- en deeltjesverontreiniging die de binnenkamer van het vat binnengaat |
| Cushion Boss & Cushion Piston |
POM Acetaal Plastic |
laag wrijvingsmatig verstelbaar pneumatisch kussenkerncomponent, regelen van de uitlaatluchtstroom voor buffering |
| Voor- en achterkantdeksels |
met een vermogen van meer dan 10 kW |
Geïntegreerde havenhoofden, montage met draadgaten, gesloten luchtkamerscheiding |
| Montage van bevestigingsschroeven / moeren |
Gegalvaniseerd koolstofstaal |
Anti-roest bindstaaf bevestigingsmiddelen voor het vergrendelen van de loop en de eindbekleding in een geïntegreerde montage |
| Inwendige dragerbuis |
POM-polymercomposite |
Zelfglijdende geleidingshoes om het wrijvingsgeluid van de zuigerstang te verminderen |
| Bufferkussensieel |
TPE-U (PU) |
Afdichting van de luchtkamers met kussen om een stabiele, verstelbare bufferprestatie te behouden |
