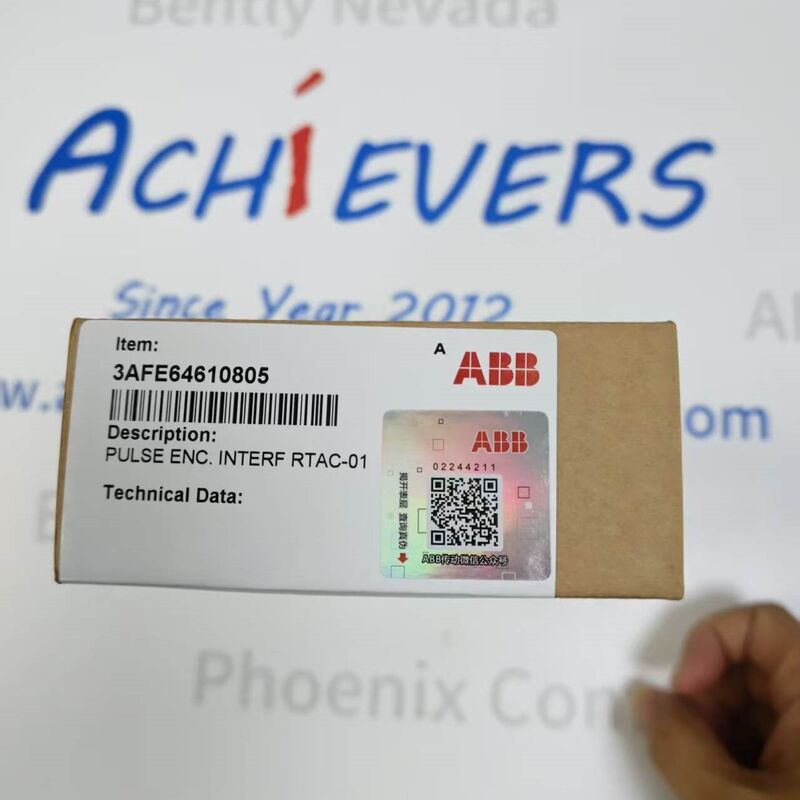

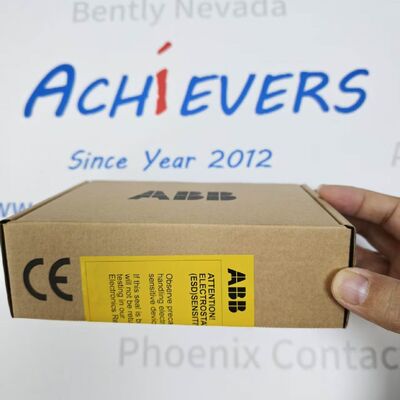

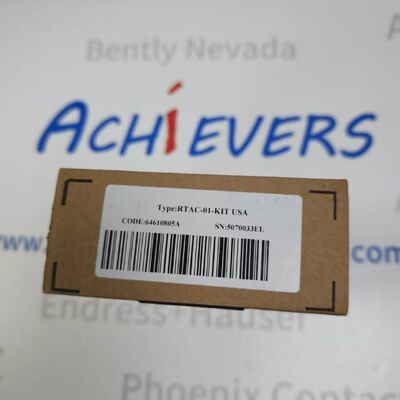

ABB RTAC-01-KIT Interfacekit voor pulsencoder
Beschrijving:
Fabrikant :ABB
Productnr.: RTAC-01-KIT
https://www.achievers-automation.comMeer producten
Betrouwbare inkoop van industriële componenten voor ondernemingen
Deze industriële automatiseringscomponent wordt geleverd voor bedrijfsinkoop. Maatwerk en levering op termijn worden ondersteund, waarbij de prijzen per aanvraag worden vermeld.
Om het inkooprisico te verminderen, wordt elke bestelling afzonderlijk afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de condities en schatting van de doorlooptijd voordat de bestelling wordt geplaatst. Er worden duidelijke offertevoorwaarden en consistente communicatie geboden om partners te helpen hun verwachtingen te beheren en transacties met vertrouwen af te ronden. Indien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en samenwerking op lange termijn.
De AB RTAC-01-KIT is een door de fabriek gecertificeerde puls-encoderinterface-veldkit die exclusief is ontwikkeld voor industriële frequentieregelaars uit de AB ACS800- en DCS800-serie. Deze AB RTAC-01-KIT hardwarekit integreert een speciaal RTAC-01 signaalverwerkingsbord, terminalconnectoren en montageaccessoires, waardoor zeer nauwkeurige snelheids- en positie-closed-loop-feedback wordt geleverd voor bewegingscontrolesystemen.
Detail:
| Specificatie artikel |
Technische parameter |
Standaard- en functionele opmerking |
| Volledige model-SKU |
RTAC-01-KIT |
AB officieel onderdeelnummer van de optiekit |
| Merk |
AB (ABB-elektrificatiedivisie) |
Industrieel laagspannings- en aandrijfmerk |
| Encodersignaalkanalen |
CH A, CH B, CH Z (3-fasige pulsingang) |
90° faseverschuiving A/B, Z-puls met nulindex |
| Ondersteund encodersignaaltype |
Differentieel RS-422 / Push-pull met één uiteinde / Open collector |
Universele compatibiliteit met incrementele encoders |
| Maximale ingangspulsfrequentie |
200 kHz |
Ondersteuning voor snelle bewegingsfeedback |
| Selecteerbare voedingsspanning van de encoder |
15 VDC ±10% / 24 VDC ±10% |
Jumperschakelaar op X1-klem voor spanningsselectie |
| Maximaal uitgangsvermogen van de encoder |
5 W (kortsluitvast) |
Ingebouwd overstroombeveiligingscircuit |
| Module Bedrijfsstroomverbruik |
55 mA (van interne 24 V-bus van omvormer) |
Neemt een beperkt stroombudget voor schijfopties in beslag |
| Signaalisolatiewaarde |
1,5 kV AC, isolatietest van 1 minuut |
Galvanische scheiding tussen encoder en aandrijflogica |
| Nauwkeurigheid van snelheidsfeedback |
50 ppm |
Lage drift voor uiterst nauwkeurige positionering |
| Maximale lengte encoderkabel |
300 m (differentieel) / 200 m (single-ended) / 100 m (open collector) |
De afstand varieert per type encoderbedrading |
| Signaallogische drempel (15V-voeding) |
Logisch 1 >7,6 V, Logisch 0 <5 V |
Stabiele signaalidentificatie tegen ruis |
| Specificatie artikel |
Technische parameter |
Installatie- en milieuopmerking |
| Totale nettoafmetingen (B × D × H) |
62 mm × 34 mm × 95 mm |
Compact plug-in slotontwerp voor interne montage van de drive |
| Nettogewicht van complete RTAC-01-KIT |
0,25 kg |
Lichtgewicht printplaat + vlamvertragende kunststof behuizing |
| Montagemethode |
Directe plug-in voor Drive Slot 1 / Slot 2 |
Geen extra DIN-rail nodig, ingebouwde installatie |
| Terminalverbindingstype |
Schroefklemklemmenblokken (X1 voeding, X2 signaal) |
Onderhoud van de bedrading zonder gereedschap |
| Beschermingsgraad (geïnstalleerd) |
IP20 |
Vingerveilige klemisolatie in de omvormerkast |
| Bedrijfsomgevingstemperatuur |
-25 °C ~ +70 °C |
Continu bedrijf bij volledige belasting zonder reductie |
| Opslagtemperatuurbereik |
-40 °C ~ +85 °C |
Temperatuurtolerantie voor magazijn en transport |
| Werkhoogte (geen stroomreductie) |
≤ 2000 m |
Hoogtereductie vereist boven 2000 m |
| Diagnostische indicatoren |
CHA groene LED, CHB groene LED, WD/INIT gele LED |
Realtime kanaal- en modulestatusdiagnose |
| Behuizingsmateriaal |
Vlamvertragende thermoplastische PC |
Boogweerstand, anti-aging materiaal van industriële kwaliteit |
| Standaardnaleving |
IEC 61800, CE-markering, UL-erkend |
Wereldwijde certificering voor industriële automatisering |
