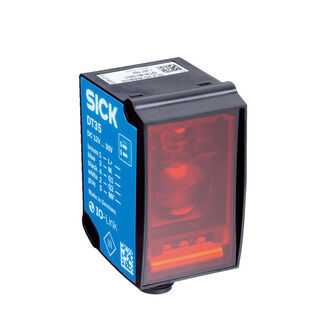

SICK dt35 b15251 datasheet Time-of-flight laser afstandssensor
Productgegevens:
Fabrikant: Ziek
Product No. : dt35 b15251
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:Meer producten
Betrouwbare aankoop van industriële componenten voor ondernemingen
Deze component voor industriële automatisering wordt geleverd voor aanbestedingen bij ondernemingen.
Om het aankooprisico te verminderen, wordt elke bestelling individueel afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de conditie en raming van de doorlooptijd voordat de bestelling wordt geplaatst.Duidelijke offertevoorwaarden en consistente communicatie worden verstrekt om partners te helpen de verwachtingen te beheersen en transacties met vertrouwen af te rondenIndien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en langetermijnsamenwerking.
De

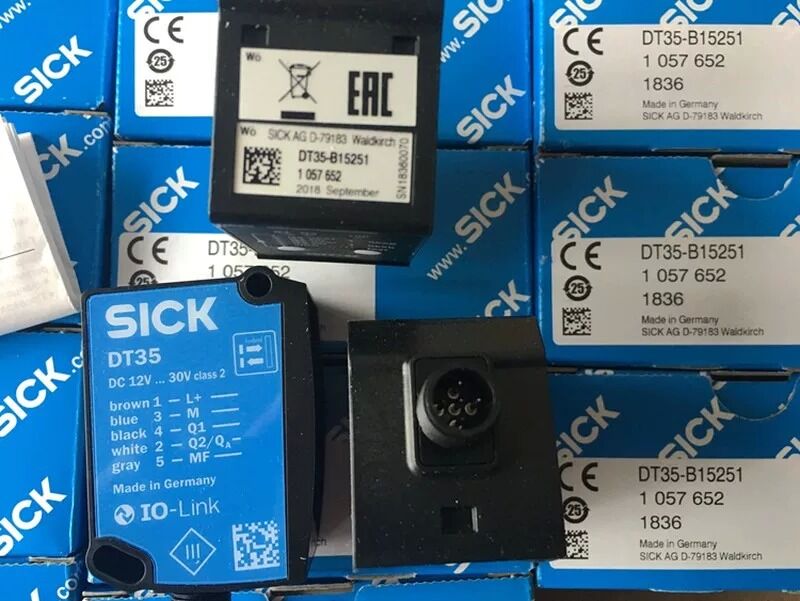

SICK DT35-B15251is een compacte mid-range Time-of-Flight laser afstandssensor van de SICK Dx35 productlijn, ontworpen voor niet-contact afstandsmeting, positionering van het werkstuk,detectie van het materiaalniveau en controle van de aanwezigheid van objecten in industriële automatiseringsomgevingen
Ziek.
Deze sensor is uitgerust met een zichtbare rode laser van klasse 2 en een multi-speed verstelbare reactiemodus en levert stabiele metingen, zelfs op doelen met een lage reflectiviteit (6% remissie).Het integreert dubbele push-pull digitale schakelaar-uitgangen plus schakelbare analoge 4?? 20 mA / 0?? 10 V-signalenDe robuuste ABS/PC-plastic behuizing is voorzien van IP65/IP67-inbraakbescherming.met een breed werktemperatuurbereik en een hoge weerstand tegen industriële trillingen, koelmiddelsprenkels en stofophoping.
Beschrijving:
| Parameter item |
SICK DT35-B15251 Officiële technische waarde |
| Volledige modelcode |
DT35-B15251 |
| SICK-bestelingsdeelnummer |
1057652 |
| Metingsbeginsel |
Laserbereik van Time-of-Flight (ToF) |
| Laserbron |
Zichtbare rode laser, golflengte 658 nm, laserklasse 2 (IEC 60825-1:2014) |
| Maximale laseruitgang |
250 mW, pulsduur 4 ns, werkcyclus 1/250 |
| Meetbereik (90% remissie) |
50 mm ~ 12.000 mm |
| Meetbereik (18% remissie) |
50 mm ~ 5300 mm |
| Meetbereik (remissie van 6%) |
50 mm ~ 3100 mm |
| Meestersresolutie |
0.1 mm |
| Typische nauwkeurigheid (+20 °C) |
± 10 mm |
| Herhaalbaarheid |
≤ 0,5 mm |
| Verstelbare reactiesnelheden |
2.5 ms / 6.5 ms / 12.5 ms / 24.5 ms / 96.5 ms |
| Gepaste maximale schakelfrequentie |
333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz |
| Maximale lichtdichtheid |
40,000 lx weerstand tegen zonlicht |
| Laserspotgrootte (afstand van 2 m) |
15 mm × 15 mm |
| Configureerbaar hysteresisbereik |
0 mm ~ 11,950 mm (IO-Link verstelbaar) |
| Specificatiecategorie |
Gedetailleerde officiële gegevensbladgegevens |
| Voedingsspanning |
DC 12 V ~ 30 V; IO-Link vereist ≥18 V DC; analoge uitgangsspanning ≥13 V DC |
| Maximaal energieverbruik |
≤1,7 W (zonder belasting, +20 °C) |
| Signaluitgangen |
2 × push-pull digitaal (PNP/NPN omkeerbaar, kortsluitingsbeschermd)
1 × analoge uitgang: schakelbaar 4 ′ 20 mA / 0 ′ 10 V (12-bits resolutie) |
| Digitale communicatie |
IO-Link V1.1, gegevenssnelheid 38,4 kbit/s, ondersteunt parametrisatie en diagnose |
| Multifunctionele input (MF) |
Laser uitgeschakeld, externe instructie, fabrieksreset; reactietijd ≤ 60 ms |
| Type aansluiting |
M12 5-pinnige mannelijke stekker |
| Huismateriaal |
Versterkt ABS + PC-plastic |
| Materialen voor optische ramen |
Anti-krassen PMMA |
| Algemene afmetingen (W × H × D) |
32 × 58,67 × 42,7 mm |
| Nettogewicht |
65 g |
| Ingangsbescherming |
IP65, IP67 |
| Werktemperatuur van de omgeving |
-30 °C ~ +55 °C |
| Temperatuurbereik voor opslag |
-40 °C ~ +75 °C |
| Naleving van de schok- en trillingsvoorschriften |
Industriële normen EN 60068-2-6, EN 60068-2-27 |
| EMC-norm |
EN 61326-1 industriële elektromagnetische compatibiliteit |
| Beschermingsklasse |
Klasse III |
Brandnaam
SICK is een Duits merk dat in 1946 werd opgericht, vernoemd naar zijn oprichter, Dr. Erwin Sick. Het hoofdkantoor van het bedrijf is gevestigd in Waldkirch, een stad in het zuidwesten van Duitsland.SICK is een van de internationale toonaangevende fabrikanten van sensortechnologie en analytische instrumentatiesystemen en heeft een belangrijke positie op het gebied van industriële automatisering..
Het productassortiment van SICK omvat verschillende soorten sensoren, encoders, schakelaars, connectoren, kabels, foto-elektrische sensoren, servo-encoders, glasvezelsensoren, laserscanners, veiligheidsschakelaars,nabijheidssensorenHet bedrijf produceert ook gasanalysatoren, stroomsensoren en hellingssensoren.gereedschapsmachines, automobielindustrie, logistiek, luchthavenfaciliteiten, elektronica en textiel.
Automatisering van prestatiesLimited heeft meer dan 10 jaar ervaring op de markt van industriële automatisering, gespecialiseerd in de wederverkoop van fabrieksverzegelde Probe, Sensor, DCS, Isolator Barrier, HMI, PLC, Adapter,Profibus connector en kabel van merken als BENTLY NEVADA,E+H,MTL, AB, ,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Als u een verzoek heeft, aarzel dan niet om contact met ons op te nemen.
Hieronder staan de TOP BRANDS die we de afgelopen 12 jaar hebben behandeld:
Vragen en antwoorden
V: Zijn de producten originele OEM-eenheden?
A: Deze producten zijn door Achievers Automation Limited gecertificeerd als echte OEM-eenheden die zijn verkregen via OEM-kanalen of via onafhankelijke externe kanalen.
V: Hoe regelt u de verzending?
A: We kunnen de verzending regelen op basis van uw verzoek. We hebben medewerkers die de verzending via FedEx, DHL, TNT met een goede prijs kunnen regelen.
V: Wat is de garantie op de goederen?
A: Garantie van één jaar.
