Beckhoff EK1100 EtherCAT-koppeling
Productdetails:
Fabrikant: Balluff
Productnr.: EK1100
https://www.achievers-automation.comMeer producten
Betrouwbare inkoop van industriële componenten voor ondernemingen
Deze industriële automatiseringscomponent wordt geleverd voor bedrijfsinkoop. Maatwerk en levering op termijn worden ondersteund, waarbij de prijzen per aanvraag worden vermeld.
Om het inkooprisico te verminderen, wordt elke bestelling afzonderlijk afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de condities en schatting van de doorlooptijd voordat de bestelling wordt geplaatst. Er worden duidelijke offertevoorwaarden en consistente communicatie geboden om partners te helpen hun verwachtingen te beheren en transacties met vertrouwen af te ronden. Indien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en samenwerking op lange termijn.

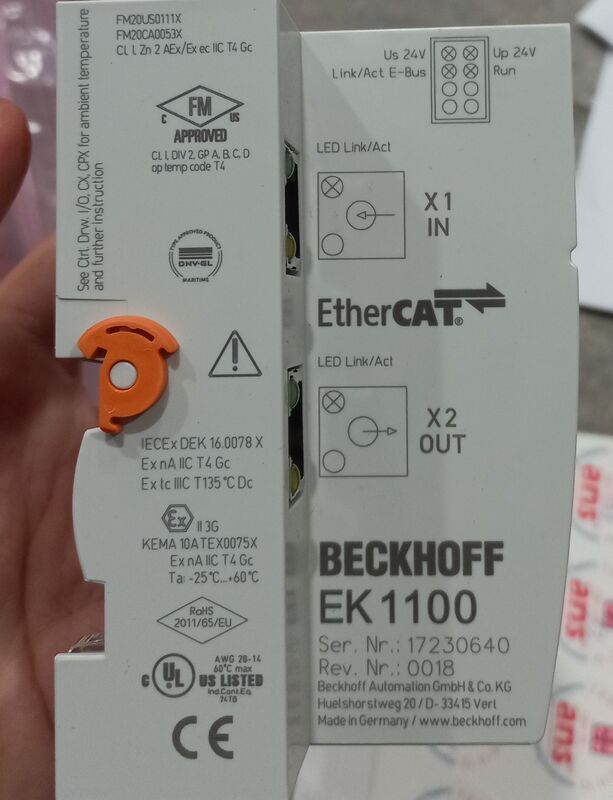

DeBeckhoff EK1100is de standaard EtherCAT-koppeling in Beckhoff EK-serie veldbusaccessoires, ontworpen om 100BASE-TX EtherCAT industriële Ethernet-netwerken en E-bus EtherCAT-terminalstacks (EL-serie I/O-modules) te overbruggen. Als een belangrijk onderdeel van de industriële automatisering converteert de EK1100 standaard Ethernet EtherCAT-telegrammen naar differentiële signaaloverdracht via E-bus, waardoor een cascadeverbinding van maximaal 65.535 EtherCAT-slaveterminals binnen één station wordt ondersteund. Uitgerust met dubbele RJ45-koperinterfaces, realiseert de Beckhoff EK1100 een serieschakeling van netwerkindelingen voor productielijnen, verpakkingsmachines, robotbesturings- en procesbewakingssystemen. Met een E-bus-voedingsuitgang van 2000 mA, een brede temperatuurtolerantie en wereldwijde industriële certificeringen levert de EK1100 Beckhoff-koppeling stabiele communicatie met lage latentie (≈1 μs doorstuurvertraging) voor snelle gedistribueerde bewegingscontrole en scenario's voor analoge/digitale signaalverwerving.
Detail:
| Parameteritem |
EK1100 Standaardwaarde |
| Productmodel |
Beckhoff EK1100 |
| Bus-protocol |
EtherCAT (100BASE-TX Ethernet) |
| EtherCAT-interface |
2 × RJ45 vrouwelijke aansluiting (IN / UIT) |
| Overdrachtssnelheid |
100 Mbit/s full-duplex |
| Maximale kabellengte van station naar station |
100 m (Cat.5 afgeschermde Ethernet-kabel) |
| Vertraging signaaldoorsturen |
Ongeveer. 1 μs |
| Max. ondersteunde EtherCAT-terminals |
65.535 per EtherCAT-netwerksegment |
| Voedingsspanning (VS) |
24 V DC (-15% / +20% tolerantie) |
| Koppeling onbelast stroomverbruik |
60mA |
| E-bus-uitgangsstroom |
2000mA |
| Maximale vermogenscontactbelasting |
10 A / 24 V gelijkstroom |
| Elektrische isolatiesterkte |
500 V DC (voeding / EtherCAT / E-bus) |
| Type bedradingsterminal |
Schroefveerklem |
| Massief draadbedradingsbereik |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Bedradingsbereik voor gestrande draden |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Ferrule-draadbedradingsbereik |
0,14 ~ 1,5 mm² (AWG26 ~ AWG16) |
| Draadstriplengte |
8 ~ 9 mm |
| Parameteritem |
EK1100 Standaardwaarde |
| Totale afmetingen (B × H × D) |
44 mm× 100 mm× 68 mm |
| Netto gewicht |
~190 gram |
| Montage standaard |
EN 60715 35 mm DIN-rail |
| Beschermingsklasse |
IP20 (alleen voor gebruik binnenshuis) |
| Bedrijfsomgevingstemperatuur |
-25 °C ~ +60 °C |
| Opslag-/transporttemperatuur |
-40 °C ~ +85 °C |
| Toegestane relatieve vochtigheid |
95% RH, niet-condenserend |
| Trillingsnaleving |
EN 60068-2-6 |
| Naleving van schokbestendigheid |
EN 60068-2-27 |
| EMC-standaard |
EN 61000-6-2, EN 61000-6-4 |
| Wereldwijde certificeringen |
CE, UL, cULus, CCC, ATEX II 3 G Ex ec IIC T4 Gc, IECEx, DNV GL |
| Explosiebestendig merkteken |
ATEX / IECEx Ex nA IIC T4 Gc |
| Toegestane installatiepositie |
Elke oriëntatie binnen de schakelkast |
