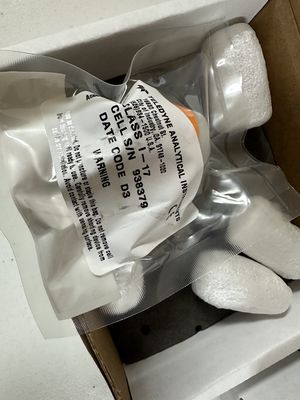

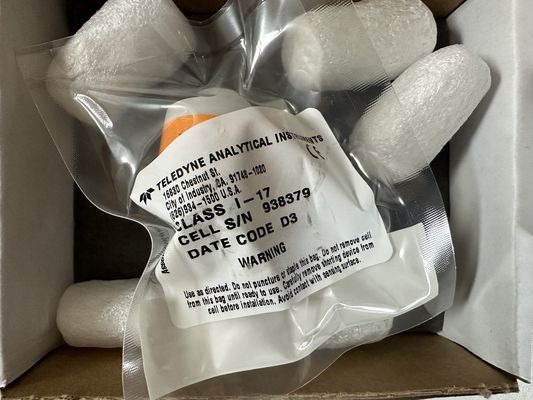

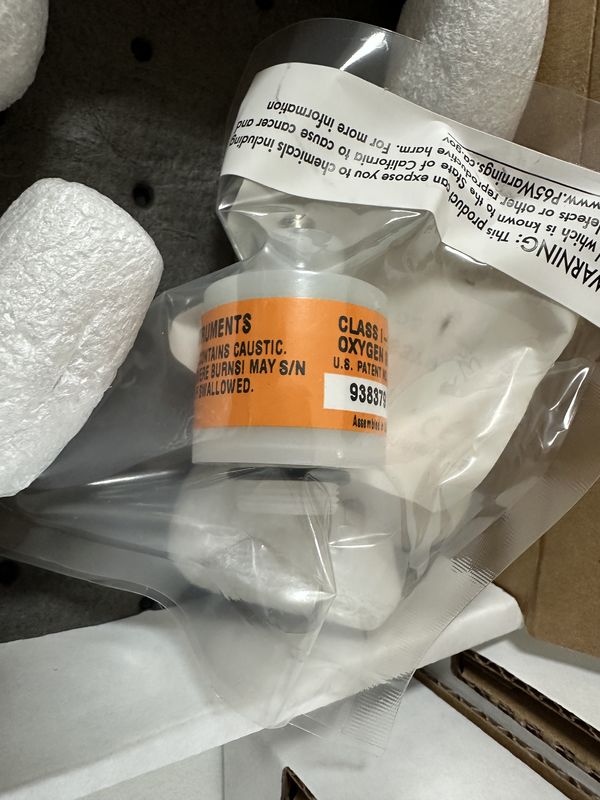

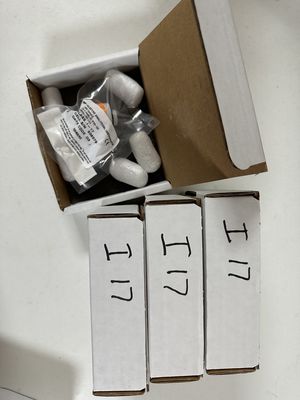

I-17 Micro TELEDYNE brandstofcel, Micro brandstofcel zuurstof sensor

Vervaardiging

Vervaardiger: Teledyne Analytical Instruments

Product nr. : I-17
Inleiding:
Teledyne's gepatenteerde Micro-Fuel Cell (MFC) is een unieke elektrochemische omvormer die een veelzijdige zuurstofsensor biedt door de volgende functies te combineren:

Specificiteit voor zuurstof
Volledig onderhoudsvrij
Absolute nul - geen gassen nodig
Lang leven
Langdurige stabiliteit, kalibratieinterval van twee tot vier weken (en langer)
Niet beïnvloed door variaties in de steekproefstroom
Niet aangetast door schokken, trillingen of positie

Operatietheorie
Zuurstof in de gasruimte rond de cel diffundeert door een Teflon membraan en wordt verminderd op het oppervlak van de katode.Een overeenkomstige oxidatie vindt op de anode intern plaats en een elektrische stroom wordt geproduceerd die evenredig is met de concentratie zuurstof.

Katodische reactie: 4e- + 2 H2O + O2 pijl 4 OH
Anodische reactie: 2 OH- = Pb pijl PbO + H2O + 2e
Algemene reactie: 2 Pb + O2 pijl 2 PbO
De transducer functioneert dus als een brandstofcel, en de uitstoot ervan is slechts beperkt door de snelheid waarmee zuurstof de cel binnenkomt en de hoeveelheid anodemateriaal die erin is opgeslagen.Dit vermogen is onvoldoende om de cel als energiebron te gebruiken.De cel levert echter wel voldoende vermogen om meters rechtstreeks aan te sturen of, na versterking,zal output leveren die meer gecompliceerde functies kan uitvoeren


Fysieke kenmerken
De MFC is een afgesloten, wegwerpzuurstoftransducer met een diameter van 1,25 inch en een dikte van 0,75 inch.7 inch diameter) die een signaal van hoog niveau produceert dat geen versterking vereist om analoge displayapparaten aan te sturen.

Het grote detectiegebied vermindert ook de leesfouten die gepaard gaan met dampcondensatie van monsterstromen die normaal gesproken ervoor zorgen dat kleine detectiegebiedsomvormers laag of zelfs nul lezen.

De achterkant van de MFC is bedekt met een contactplaat die bestaat uit twee concentrische folies.Deze folies koppelen aan de veer geladen contacten in de verschillende sonde assemblages en monster manifolds waarin de cellen zijn ondergebracht.

Gerelateerde producten:
Sensoren voor zuurstofanalyseurs

Vragen en antwoorden

V: Zijn de producten originele OEM-eenheden?

A: Deze artikelen zijn door Achievers Automation Limited gecertificeerd als echte OEM-eenheden die zijn verkregen via OEM-kanalen of via onafhankelijke externe kanalen.

V: Wat is de garantie op de goederen?

A: Garantie van één jaar.
