Bently Nevada 3500/62-03-00 Procesvariabele monitor
Beschrijving

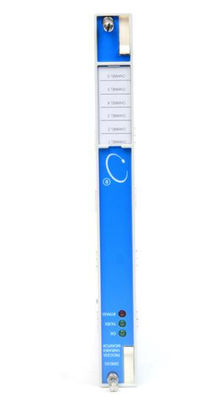

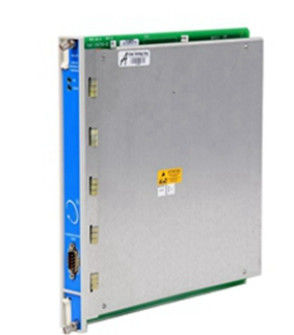

De 3500/62 Process Variable Monitor is een 6-kanaals monitor voor de verwerking van machine-kritische parameters die een continue monitoring verdienen, zoals druk, stromen, temperaturen en niveaus.De monitor accepteert stroominvoer van +4 tot +20 mA of een evenredige spanningsinvoer tussen -10 Vdc en +10 VdcHet conditionert deze signalen en vergelijkt de geconditioneerde signalen met door de gebruiker programmeerbare alarmbestemmingen.
De monitor 3500/62:
• Vergelijk voortdurend gecontroleerde parameters met geconfigureerde alarmbestemmingen om alarmen voor de bescherming van machines te activeren.
• Biedt essentiële machineinformatie voor zowel het bedrijfs- als onderhoudspersoneel.
U kunt de 3500/62 programmeren met behulp van de 3500 Rack Configuration Software om zowel stroom- als spanningsmetingen uit te voeren.+/-10 volt gelijkstroom, geïsoleerd 4-20 mA, of 4-20 mA met intrinsiek veilige zenerbarrières.
Wanneer deze in een Triple Modular Redundant (TMR) configuratie wordt gebruikt, moet u Process Variable Monitors naast elkaar in groepen van drie installeren.de monitor gebruikt twee soorten stemming om een nauwkeurige werking te garanderen en om verlies van machines te voorkomen
bescherming tegen storingen in een enkel punt.
Informatie
Procesvariabele monitor
3500/62-AA-BB
• A: Type I/O-module
01 -10 tot +10 Vdc I/O-module met interne afsluitingen
02 -10 tot +10 Vdc I/O-module met externe beëindigingen
03 Geïsoleerde I/O-module van +4 tot +20 mA met interne afsluitingen
04 Geïsoleerde I/O-module van +4 tot +20 mA met externe afsluitingen
05 Niet-geïsoleerde +4 tot +20 mA I/O-module met interne barrières en interne beëindigingen
• B: Optie voor goedkeuring door het agentschap
00 Geen
01 CSA/NRTL/C
02 ATEX/CSA (klasse 1, zone 2)
Externe beëindigingsblokken
• 136595-01 3500/62 Externe afsluitblokken (terminalbandverbindingen).
• 136603-01 3500/62 Externe afsluitblokken (Euro-stijl aansluitingen).
Kabels
3500/62 Transducer (XDCR) Signal to External Termination (ET) Block Cable
134544-AAAA-BB
• A: Kabellengte
0005 5 voet (1,5 meter)
0007 7 voet (2,1 meter)
0010 10 voet (3 meter)
0025 25 voet (7,5 meter)
0050 50 voet (15 meter)
0100 100 voet (30,5 meter)
• B: Montage-instructies
01 Niet samengesteld
02 Geassembleerd
Deeltjes
• 163179-03 3500/62 monitor
• 136590-01 Firmware IC
• 04425545 Aardband voor pols (eenmalig gebruik)
• 04400037 IC-verwijderingsinstrument
• 136491-01 -10 Vdc tot +10 Vdc I/O-module met interne afsluitingen
• 136499-01 -10 Vdc tot +10 Vdc I/O-module met externe eindpunten
• 136294-01 Geïsoleerde +4 tot +20 mA I/O-module met interne afsluitingen
• 136483-01 Geïsoleerde +4 tot +20 mA I/O-module met externe eindpunten
• 137110-01 4 tot 20 mA Barrier I/O-module met interne eindpunten
• 136973 3500/62 Gebruikersgids
• 01700059 Vervangende zekering voor barrière I/O
