SLCTM 500 Allen Bradley 1746 NI4 4 kanaal analoge I/O-modules

Allen-Bradley 1746-NI4 SLCTM 500 4-kanaals analoge I/O-modules

Productgegevens:
Vervaardiger: Allen Bradley
Product nr. : 1746-NI4
Productsoort:SLC 500 analoog I/O-module

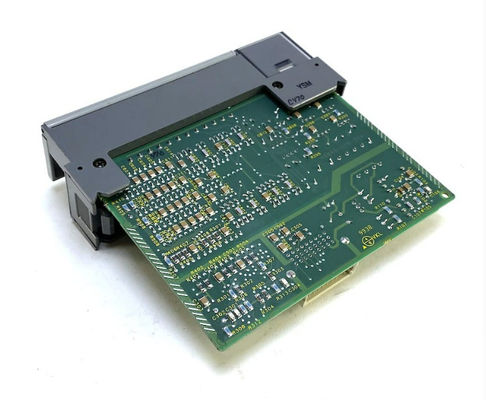

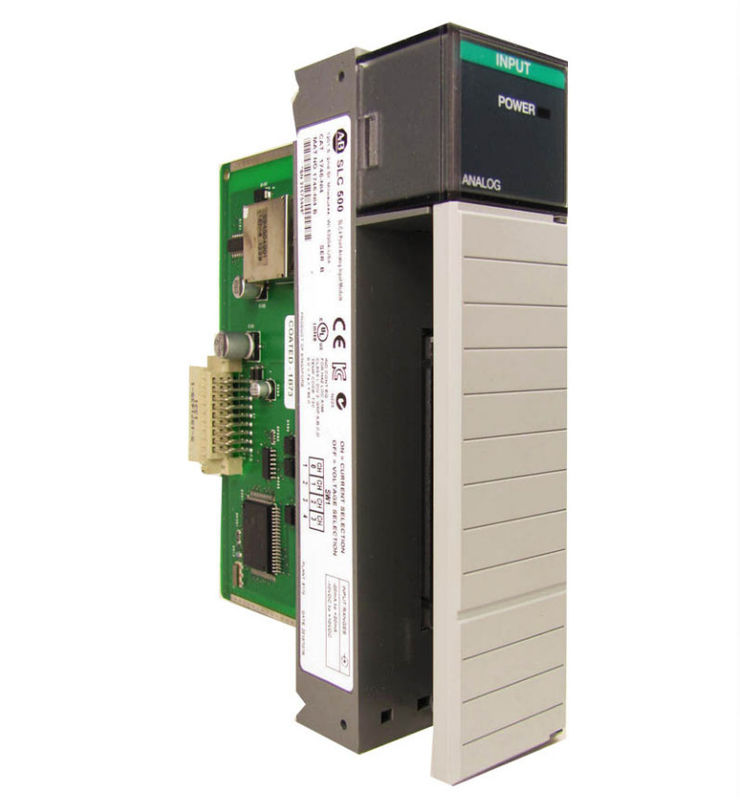

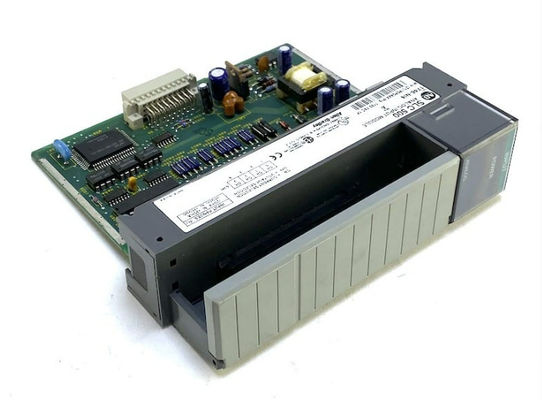

De Allen-Bradley 1746-NI4 is een SLC 500 Analog I/O-module.Deze module bezet één slot van het SLC 500-chassis en is compatibel met vaste of modulaire hardware.

De Allen Bradley 1746-NI4 is een SLC 500 Four (4) Channel Analog Input Module.het heeft een resolutie van 16 bits en bevat een verwijderbaar terminalblok dat verbindingen met analoge invoerkanalen biedtDit kanaal kan worden aangesloten als een differentiële ingang. Er is een DIP die schakelt op het printbord om de ingang of stroomspanning te selecteren.De achtergrondstroom bij 5 volt van deze module is 25 mABij 24 volt is de stroom 85 mA. Vermijd het aansluiten van de spanningsbron zonder de zenderstroom, enz. aan het voor stroominvoer geconfigureerde kanaal.Er kan sprake zijn van een onjuiste werking van de module of schade aan de module..

De 1746-NI4 heeft standaard kabellengtes van 0.5Eén, twee.5De AIFM Connector van deze module is een 15-pin D-shell. De Allen Bradley 1746-NI4 heeft Current Loop Input Specifications: het invoerbereik is +/-20 mA (nominale) en +/-30 mA (maximale).De ingangsimpedantie is 250 Ohm met een resolutie van 1De totale nauwkeurigheid bij 25 graden Celsius is +/- 0,365% van de volledige schaal, +/- 0,642% bij 60 graden Celsius.De totale nauwkeurigheidsverschuiving is +79 ppm/graden Celsius van de volledige schaalDe ingangsspanning van de 1746-NI4 is +/-10 Volt DC -1 LSB. De impedantie is 1 mega Ohm. De nauwkeurigheid is +63 ppm/graden Celsius.met een verschuiving van de winstfout bij +/- 57 ppm/graden CelsiusDe totale nauwkeurigheid bij 25 graden Celsius is +/- 0,284% van de volledige schaal en +/- 0,504% bij 60 graden Celsius.

De 1746-NI4 is een analoge invoermodule uit de SLC 500-serie van Allen-Bradley.Selecteerbare invoersignalen omvatten -20 tot +20 mA (of) -10 tot +10V dc.

De module werkt door het analoge ingangssignaal te converteren via de Delta Sigma-modulatie met een bereik van -16,384 tot +16,384 voor stroominvoer en -32,768 tot +32,767 voor spanningsinvoer.De omgezette gegevens kunnen worden verwerkt met behulp van het Scaling-algoritme om de gemeten procesvariabele weer te geven.Beide methoden leveren dezelfde schaalbare output op.

Deze module is compatibel met een vaste of modulaire SLC 500-controller in hardware-stijl.De vaste hardwareversie van SLC 500 wordt geleverd met ingebedde I/O-kanalen met beperkte uitbreidingsmogelijkhedenDe modulaire hardware SLC 500 PLC heeft een volledig modulair en aanpasbaar systeem.

Deze module heeft een ingebouwde LED-indicator om de status van elk kanaal en de algemene status van de werking van de module aan te geven.Dit zorgt voor een snelle diagnostische module die ook via de diagnostische onderbreking van de controller kan worden geopend.Dit systeem van rapportage maakt een snellere probleemoplossingsperiode mogelijk en verhoogt de beschikbaarheid van de module.
