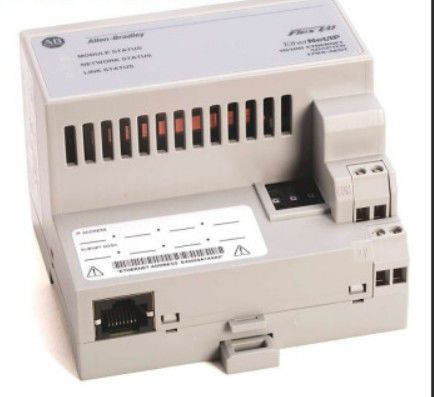

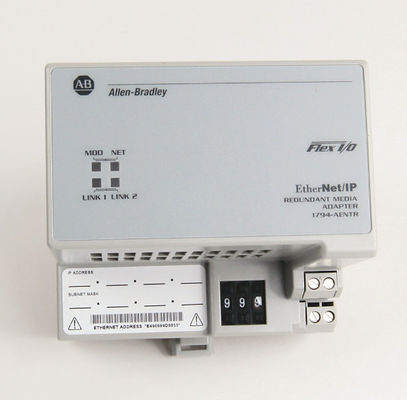

1794-AENTR ALLEN BRADLEY PLC Products Flex I/O Communicatie Adapter

Productgegevens:
Vervaardiger: Allen Bradley
Product nr. : 1794-AENTR

Productsoort:Flex I/O Dual Port Ethernet/IP Adapter Module

De Allen-Bradley 1794-AENTR is een Flex I/O communicatie adapter.gebruikt voor het aansluiten van een Flex I/O-rack op een centraleHet ondersteunt 10/100 Mbps communicatie snelheid met een ingangsspanning van 19,2 - 31,2 VDC. Het ondersteunt installatie van maximaal acht (8) Flex I/O modules.

De Allen-Bradley module 1794-AENTR is een componentenmodule van de Flex I/O productfamilie.meestal gebruikt voor het implementeren van een Ethernet-netwerk met een hoge beschikbaarheid, omdat het de implementatie van Device Level Ring (DLR) -topologie ondersteunt.

Ethernet-connectiviteit wordt bereikt via de Dual RJ45-poorten die Ethernet I/P-protocol ondersteunen.Deze poorten ondersteunen Linear voor eenvoudig communicatienetwerk en Ring topologie voor High Availability netwerkHet ondersteunt 10/100 Mbps communicatie snelheid en is in staat tot acht (8) Flex I/O modules te koppelen aan de in het netwerk aangesloten controller.

De 1794-AENTR is rechtstreeks aan een DIN-rail gemonteerd. Controleer het installatiepunt op overmatige trillingen en schokken.Een externe voedingsbron met een nominale voedingsspanning van 24 VDC moet worden aangesloten op de stroomterminals van het 1794-AENTR om de module te activeren.Het aanvaardbare spanningsbereik is 19.2...31.2V DC, inclusief 5% AC-rimpel.33- Wat is er?3.31 m2 of 22...12 AWG, koperdraad met een isolatiewaarde van 75 °C of 167 °F of hoger en een maximale isolatiedichtheid van 1,2 mm of 3/64 inch.

Deze module is voorzien van statusindicatoren die gebruikers kunnen helpen bij het oplossen van problemen en het monitoren van de module.Ethernet Link1 en Ethernet Link2. De module- en netwerkstatus-LED wordt groen verlicht wanneer het normaal is en rood wanneer er problemen optreden.

De Allen-Bradley 1794-AENTR is een Flex I/O dual-port EtherNet/IP redundant media adapter module.Het heeft een binnenstroom van 18 ampère voor 2 milliseconden.Het heeft een nominale ingangsspanning van 24 volt DC en een ingangsspanningsbereik van 19,2 tot 31,2 volt DC, met inbegrip van de 5% AC-ripple.Deze module heeft een maximaal stroomverbruik van 500 mA en één van 400 mA bij 24 Volt DC en een maximale Flexbus-uitgang van 640 mA bij 5 Volt DC.

Ethernet-adaptermodules zoals de 1794-AENTR verbinden Ethernet/IP-geschikte controllers zoals de ControlLogix en CompactLogix.Het wordt geleverd met statusindicatoren waarmee de gebruikers de toestand van het netwerk kunnen controleren (rood/groen)De isolatiespanning van deze module is continu van 50 volt en heeft een basisisolatietype.Het is getest van stroom naar Flexbus en naar Ethernet bij 1000 Volt AC gedurende 60 secondenHet heeft een maximale vermogensafvoer van 7,1 W bij 19,2 volt gelijkstroom en een warmteafvoer van 24,2 BTU/uur bij 24 volt gelijkstroom.

Het installeren en verwijderen van deze module mag niet worden gedaan wanneer deze is ingeschakeld.De stroombron van deze module moet voldoen aan de voorschriften van de CE-richtlijn laagspanning (LVD) voor veiligheid met extra lage spanning (SELV) of beschermde extra lage spanning (PELV). De montage wordt gedaan met een DIN-rail. Voor deze module is geen netwerkplanning en geen routetafels vereist. De 1794-AENTR-module kan communiceren met FLEX I/O-modules op dezelfde DIN-rail.Merk op dat gebruikers het IP-adres en het optionele toegangspoortadres en subnetmasker moeten configureren voordat deze module wordt gebruiktDeze adapter is geschikt voor bepaalde toepassingsvereisten die een Ethernet-netwerk gebruiken.Dit geldt onder meer wanneer regelmatig gegevens moeten worden verzonden of voor het beheer van de installatie.Er is een ingebouwde schakelaar voor een hoge beschikbaarheid en voor de configuratie van de schijf, gegevensverzameling en procesbesturing op een enkel, hogesnelheidsnetwerk, met internet/intranetverbindingen.Het maakt gebruik van het Control and Information Protocol (CIP)..
