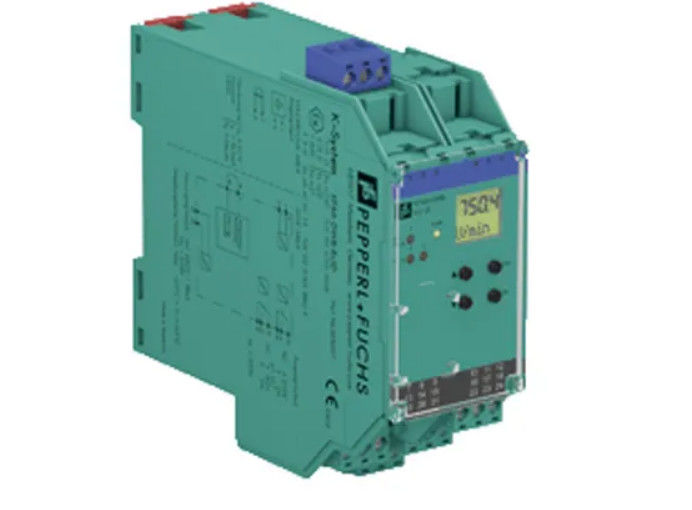

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. : KFA6-DWB-EX1.D
Productsoort: Rotatiesnelheidsmeter
Kenmerken:
- 1-kanaals geïsoleerde barrière
- 230 V wisselstroomvoorziening
- Droog contact of NAMUR-invoer
- Invoerfrequentie 1 mHz... 5 kHz
- 2 relaiscontactuitgangen
- Start overschrijving
- Configureerbaar via toetsenbord
- Lijnfoutdetectie (LFD)
- Tot SIL 2 conform IEC/EN 61508 / IEC/EN
Functie
Deze geïsoleerde barrière wordt gebruikt voor intrinsieke veiligheidstoepassingen. It monitors for an overspeed or underspeed condition of a discrete signal (NAMUR sensor/ mechanical contact) from a hazardous area by comparing the input frequency to the user programmed reference frequency.
Een over- of ondersnelheid wordt gesignaleerd via de uitgangen van de relais.De start-override-functie stelt de relais-uitgangen in de standaardomstandigheden die door de gebruiker zijn geprogrammeerd voor maximaal 1Duizend seconden.
Het apparaat kan eenvoudig worden geprogrammeerd met behulp van een toetsenbord aan de voorzijde van het apparaat.
Technische gegevens
1. Productbeschrijving
230 V wisselstroom
2Algemene specificaties
Signaaltype: Digitale invoer
3. Functionele veiligheidsgerelateerde parameters
Veiligheidsintegrititeitsniveau (SIL): SIL 2
4. Aanbod
Verbinding: terminals 23, 24
Nominale spanning: 230 V AC ± 10 %
Nominale stroom: 18 mA
Verlies van vermogen/verbruik: ≤ 2 VA / 2 VA
5. Invoer
Verbindingszijde: veldzijde
Verbinding: Input I: intrinsiek veilig: terminals 1+, 3-
Invoer II: niet intrinsiek veilig: terminals 13+, 14-
Invoer I: conform EN 60947-5-6 (NAMUR)
Duur van de puls: > 50 μs
Invoerfrequentie: 0.001... 5000 Hz
Lijnfoutopsporing: breuk I ≤ 0,15 mA; kortsluiting I > 6,5 mA
Invoer II: startoverheersing: 1... 1000 s, instelbaar in stappen van 1 s
Actieve/passieve: I > 4 mA (voor min. 100 ms) / I < 1 mA
Open-circuitspanning/kortsluitstroom: 18 V / 5 mA
6. Output
Verbindingszijde: aan de controlekant
Verbinding: uitgang I: terminals 10, 11, 12
uitgang II: terminals 16, 17, 18
Uitvoer I, II: signaal, relais
Contactbelasting: 253 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Mechanische levensduur: 5 x 107 schakelcycli
Vertraging met of zonder stroom: ongeveer 20 ms / ongeveer 20 ms
7. Indicatoren/instellingen
Display-elementen: LED's, display
Besturingsonderdelen: Controlepaneel
Configuratie: via bedieningsknoppen
Etikettering: ruimte voor etikettering aan de voorzijde
