Productgegevens:
Vervaardiger: Pepperl+Fuchs

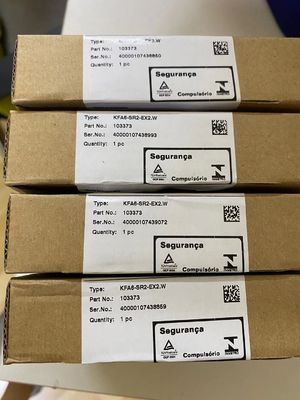

Product nr. : KFA6-SR2-EX2.W
Productsoort: Switchversterker
Kenmerken:
- Isolatie met twee kanalen
- 230 V wisselstroomvoorziening
- Droog contact of NAMUR-invoer
- Relaiscontactuitgang
- Lijnfoutdetectie (LFD)
- Reversibele werkwijze
- Tot SIL 2 conform IEC/EN 61508 / IEC/EN
Functie
Deze geïsoleerde barrière wordt gebruikt voor intrinsieke veiligheidstoepassingen en draagt digitale signalen (NAMUR-sensoren/mechanische contacten) over van een gevaarlijk gebied naar een veilig gebied.
De nabijheidssensor of -schakelaar bedient een C-formaat overstap relaiscontact voor de veiligheidsbelasting. De normale uitgangsstaat kan worden omgekeerd met behulp van schakelaars S1 en S2.Schakelaar S3 wordt gebruikt om het detecteren van lijnfouten van het veldcircuit in te schakelen of uit te schakelen.
Bij een storing gaan de relaisjes terug naar hun ontstane toestand en geven de LED's de storing aan volgens NAMUR NE44.
Technische gegevens
1Algemene specificaties
Signaaltype: Digitale invoer
2. Functionele veiligheidsgerelateerde parameters
Veiligheidsintegrititeitsniveau (SIL): SIL 2
3. Aanbod
Verbinding: terminals 14, 15
Nominale spanning: 207... 253 V AC, 45... 65 Hz
Energieverlies: 1.2 W
Energieverbruik: max. 1,3 W
4. Invoer
Verbindingszijde: veldzijde
Verbinding: terminals 1+, 2+, 3-; 4+, 5+, 6-
Nominale waarden: conform EN 60947-5-6 (NAMUR)
Open-circuitspanning/kortsluitstroom: ongeveer 8 V gelijkstroom / ongeveer 8 mA
Schakelpunt/schakelhysteresis: 1.2... 2,1 mA / ongeveer 0,2 mA
Lijnfoutopsporing: breuk I ≤ 0,1 mA, kortsluiting I > 6 mA
Puls/pauze verhouding: Min. 20 ms / min. 20 ms
5. Output
Verbindingszijde: aan de controlekant
Verbinding: uitgang I: terminals 7, 8, 9 ; uitgang II: terminals 10, 11, 12
Uitvoer I, II: Signalrelais
Contactbelasting: 253 V AC/2 A/cos φ > 0.7; 126,5 V AC/4 A/cos φ > 0.740 V DC/2 A weerstandsbelasting
Vertraging met of zonder stroom: ongeveer 20 ms / ongeveer 20 ms
Mechanische levensduur: 107wisselcycli
6. Overdrachtskenmerken
Schakelfrequentie: ≤ 10 Hz
7Galvanische isolatie
Invoer/Uitvoer: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff
Invoer/stroomvoorziening: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff
Uitgang/stroomvoorziening: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff
Uitgang/uitgang: versterkte isolatie volgens IEC/EN 61010-1, isolatiespanning 300 Veff
8. Indicatoren/instellingen
Display-elementen: LED's
Etikettering: ruimte voor etikettering aan de voorzijde
