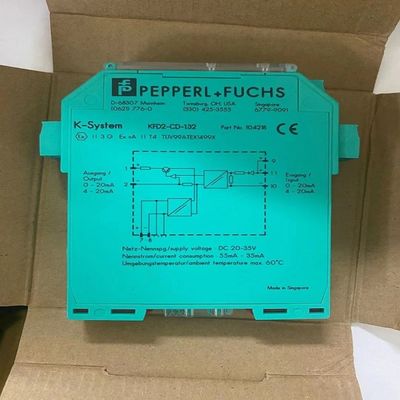

KFD2-CD-1.32 PEPPERL FUCHS Geïsoleerde barrière stroomregelaar 1 kanaal signaalconditioner

Pepperl+Fuchs KFD2-CD-1.32 Stroomstuur 1 kanaal signaalconditioner

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. : KFD2-CD-1.32
Productsoort: Huidige bestuurder

Kenmerken:

• 1-kanaals signaalconditioner
• 24 V gelijkstroomvoorziening (Power Rail)
• Invoerstroom 0 mA... 20 mA
• Uitgangsstroom 0 mA... 20 mA
• Genauigheid 0,1%
• Tot SIL 2 conform IEC/EN 61508

Functie

Deze signaalconditioner zorgt voor de galvanische isolatie tussen veldcircuits en besturings circuits.

Het apparaat stuwt I/P-omvormers, elektrische kleppen en positioneringsapparaten in het veld aan.

Het apparaat heeft een stroominvoer en een stroomuitvoer.

Een stroomlimietcircuit in serie tot terminal 9 beschermt het apparaat tegen schade.met een vermogen van niet meer dan 50 W,.

De open-circuitspanning bedraagt 24 V gelijkstroom binnen het toegestane voedingsspanningsbereik bij de terminals 1 en 2. De maximale toe te passen belasting is 850 Ω.

Technische gegevens

1Algemene specificaties

Signaaltype: Analoog-uitgang

2. Functionele veiligheidsgerelateerde parameters

Veiligheidsintegrititeitsniveau (SIL): SIL 2

3. Aanbod

Verbinding: Power Rail of terminals 7+, 8-

Nominale spanning: 20... 35 V gelijkstroom

Ripple: binnen de toevoerstolerantie

Nominale stroom: ≤ 50 mA

Energieverlies: 1.4 W

4. Invoer

Verbindingszijde: aan de controlekant

Verbinding: terminals 9+, 10-, 11+

Spanningsverlies: ongeveer 4 V bij 20 mA

Beperking: Inlaatstroom: ca. ≤ 40 mA; inlaatspanning: ≤ 35 V

Transmissiebereik: 0... 20 mA

Spanning: ≤ 4 V bij 20 mA

5. Output

Verbindingszijde: veldzijde

Verbinding: terminals 1+, 2-

Spanning: 17 V bij 20 mA

Stroom: 0... 20 mA

Vervoer: max. 850 Ω

6. Indicatoren/instellingen

Display-elementen: LED's

Etikettering: ruimte voor etikettering aan de voorzijde

7. Conformiteit

Grade van bescherming: IEC 60529:2001

Bescherming tegen elektrische schokken: UL 61010-1:2012

8Omgevingsomstandigheden

Omgevingstemperatuur: -20... 60 °C (-4... 140 °F)

9Mechanische specificaties

Grade van bescherming: IP20

Verbinding: schroefterminals

Gewicht: ongeveer 100 g

Afmetingen: 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 inch) (W x H x D), behuizing type B1

Hoogte 107 mm

Breedte 20 mm

Diepte 115 mm

Montage: op de 35 mm DIN-montagelijn volgens EN 60715:2001
