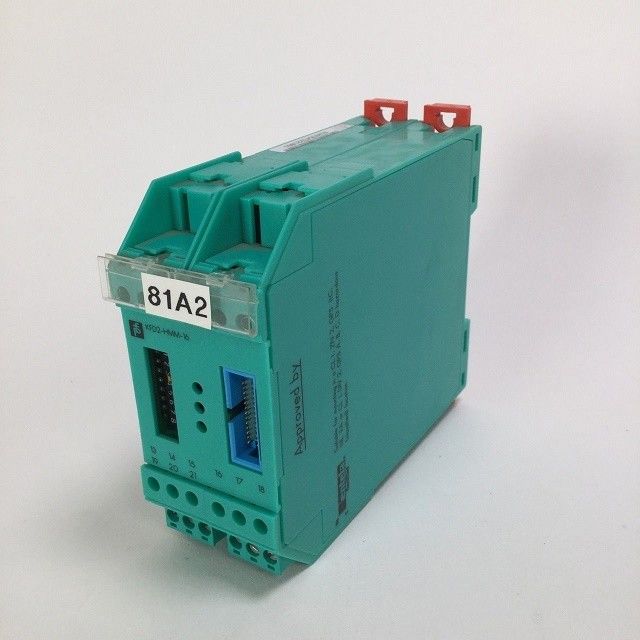

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. : KFD2-HMM-16
Productsoort: HART Multiplexer Master

Kenmerken:

• 16 kanalen
• 24 V gelijkstroomvoorziening (Power Rail)
• Invoer van het HART-veldtoestel (herziening 5 tot en met 7)
• Tot 15 KFD0-HMS-16 slaven eenheden kunnen worden aangesloten
• Tot SIL 3 conform IEC/EN 61508

Functie

Deze HART Multiplexer Master bedient maximaal 256 analoge veldinstrumenten.Indien meer dan 16 veldinstrumenten vereist zijn, kunnen tot 15 extra HART Multiplexer Slaves KFD0-HMS-16 worden aangesloten.

De slaven eenheden zijn verbonden met de master met een 14-pin platte kabel.

De analoge signalen zijn afzonderlijk verbonden met een terminatiebord via een 26-pin vlakke kabel voor elke eenheid.De resterende tien leidingen worden naar de grond gestuurd..

Deze eenheid is ontworpen met afneembare terminals en kan worden aangesloten op de Power Rail.

Technische gegevens

1. Productbeschrijving

HART Multiplexer Master

2. Functionele veiligheidsgerelateerde parameters

Veiligheidsintegrititeitsniveau (SIL): SIL 3

3. Aanbod

Verbinding: terminals 17+, 18-

Nominale spanning: 20... 32 V DC typisch bij 100 mA

Energieverbruik: max. 3 W

4. HART-signaalkanalen (niet intrinsiek veilig)

Conformiteit: Invoer van het HART-veldtoestel (herziening 5 tot en met 7)

Verbinding: met een vermogen van niet meer dan 50 W

Vlakkabel met 14 pinnen voor master-slave-verbinding tussen KFD2-HMM-16 en KFD0-HMS-16

Leekstroom: < 3 μA bij -20... 85 °C (-4... 185 °F)

Beëindigingsweerstand: externe 230... 500 Ω-standaard (mogelijk tot 1000 Ω)

Uitgangsspanning: ≥ 400 mV_ss(met de hierboven gespecificeerde terminatorweerstand)

Uitgangsweerstand: een vermogen van 100 Ω of minder, capacitieve koppeling

Inputimpedantie: volgens de HART-specificatie

Invoerspanningsbereik: 0.08... 4 V_ss± 5,2 V als plaatselijke referentie

5. Interface

Overdrachtspercentage 9600, 19200, of 38400 Bit/s (kan door de gebruiker worden geselecteerd met DIL-switch (2 en 3)

Type: RS-485, twee draden.

Adreskeuze: Een van de 31 mogelijke adressen die per DIL-switch kunnen worden geselecteerd (4... 8)

6. Indicatoren/instellingen

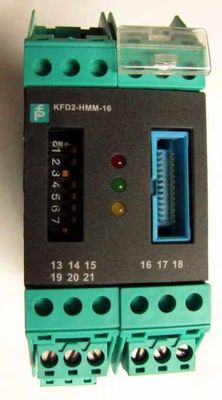

Besturingsonderdelen: DIP-schakelaar

Configuratie: via DIP-switches

Etikettering: ruimte voor etikettering aan de voorzijde

7. Conformiteit

Grade van bescherming: IEC 60529:2001

8Omgevingsomstandigheden

Omgevingstemperatuur: -20... 60 °C (-4... 140 °F)

9Mechanische specificaties

Grade van bescherming: IP20

Verbinding: schroefterminals

Gewicht: ongeveer 250 g

Afmetingen: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 inch) (W x H x D), behuizing type C1

Hoogte: 107 mm

Breedte: 40 mm

Diepte: 115 mm

Montage: op de 35 mm DIN-montagelijn volgens EN 60715:2001
