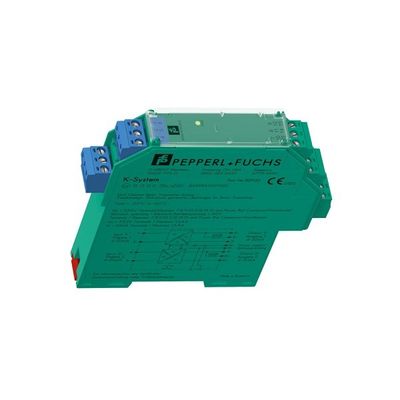

1Algemene specificaties
Signaaltype: Analooginvoer
2. Functionele veiligheidsgerelateerde parameters
Veiligheidsintegrititeitsniveau (SIL): SIL 2
3. Aanbod
Verbinding: Power Rail of terminals 14+, 15-
Nominale spanning: 18... 30 V DC
Ripple: binnen de toevoerstolerantie
Energieverlies: ≤ 1 W bij maximale belasting
Energieverbruik: ≤ 1,6 W bij maximale belasting
4. Invoer
Verbindingszijde: veldzijde
Verbinding: terminals 1+, 2-, 3
Invoersignaal: 4... 20 mA
Open-circuitspanning/kortsluitstroom: terminals 1+, 3: 23 V / 25 mA
Invoerweerstand: max. 265 Ω terminals 2-, 3, max. 330 Ω terminals 1+, 3
Beschikbare spanning: ≥ 16 V bij 20 mA; ≥ 20 V bij 4 mA, eindpunten 1+, 3
5. Output
Verbindingszijde: aan de controlekant
Verbinding: terminals 7+, 8-, 9- (sink)
terminals 7-, 8+, 9+ (bron)
Zie aanvullende informatie
Vervoer: 0... 800 Ω
Uitgangssignaal: 4... 20 mA (overbelasting > 25 mA)
Ripple: max. 50 μA rms
Externe voeding (lus): 2... 30 V gelijkstroom
Als de externe spanning > 19 V is, is een belasting ≥ ((V - 19) / 0,02) Ω vereist.
De interne 250 Ω-weerstand bij terminal 9 kan als belasting worden gebruikt.
6. Overdrachtskenmerken
Afwijking: bij 20 °C (68 °F), 4... 20 mA
≤ 10 μA inclusief kalibratie, lineariteit, hysteresis, belastingen en schommelingen van de voedingsspanning
Invloed van de omgevingstemperatuur: ≤ 0,25 μA/K
Frequentiebereik: veldzijde naar de bedieningszijde: bandbreedte met 0,5 Vpp signaal 0... 7,5 kHz (-3 dB)
de besturingszijde in de veldzijde: bandbreedte met 0,5 Vpp signaal 0,3... 7,5 kHz (-3 dB)
Verrekeningstijd: 200 μs
Tijdstip van stijging/val: 100 μs
7Galvanische isolatie
Uitgang/stroomvoorziening: functionele isolatie, nominale isolatiespanning 50 V AC
8. Indicatoren/instellingen
Display-elementen: LED's
Etikettering: ruimte voor etikettering aan de voorzijde
9. Conformiteit
Elektromagnetische compatibiliteit: NE 21:2012
EN 61326-3-2:2008
Grade van bescherming: IEC 60529:2001
Bescherming tegen elektrische schokken: UL 61010-1:2012
10Omgevingsomstandigheden
Omgevingstemperatuur: -20... 70 °C (-4... 158 °F)
11Mechanische specificaties
Grade van bescherming: IP20
Verbinding: schroefterminals
Gewicht: ongeveer 150 g
Afmetingen: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inch) (W x H x D), type behuizing B2
Hoogte: met een breedte van niet meer dan 50 mm
Breedte: 20 mm
Diepte: 115 mm
Montage: op de 35 mm DIN-montagelijn volgens EN 60715:2001
