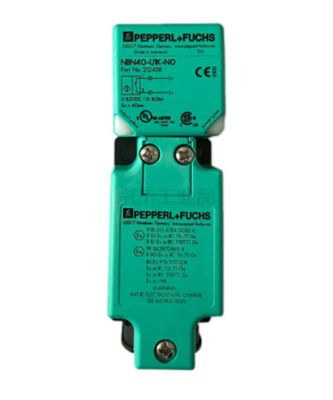

1Algemene specificaties
Schakelfunctie: Normaal gesloten (NC)
Uitgangstype: NAMUR
Nominale werkweg: 40 mm
Installatie: niet-spoelen
Gewaarborgde werksafstand: 0... 32,4 mm
Werkelijke werkweg: 36... 44 mm
Verminderingsfactor rAl: 0.45
Verminderingsfactor rC.: 0.45
Verminderingsfactor r304: 0.8
Uitgangstype: 2 draden
2Nominale ratings
Nominale spanning: 8.2 V (Ri ongeveer 1 kΩ)
Schakelfrequentie: 0... 100 Hz
Hysteresis: 1... 15 typisch 5 %
Omgekeerde polariteitsbescherming: omgekeerde polariteit beschermd
Bescherming tegen kortsluiting: - Ja, dat klopt.
Huidig verbruik
Meetplaat niet gevonden: ≥ 3 mA
Metingsplaat gedetecteerd: ≤ 1 mA
Schakeltoestand: LED, geel
3. Functionele veiligheidsgerelateerde parameters
MTTFd: 1415 a
Missietijd (TM): 20 a
Diagnostische dekking (DC): 0 %
4- Naleving van normen en richtlijnen
Standaardconformiteit
NAMUR: EN 60947-5-6:2000
IEC 60947-5-6:1999
Elektromagnetische compatibiliteit: NE 21:2007
Normen: EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
5Omgevingsomstandigheden
Omgevingstemperatuur: -25... 100 °C (-13... 212 °F)
Bergingstemperatuur: -40... 100 °C
6Mechanische specificaties
Type aansluiting: schroefterminals
Informatie voor de aansluiting: Maximaal twee geleiders met dezelfde kern doorsnede mogen op één aansluiting worden gemonteerd.
het trekkoppel 1,2 Nm + 10 %
Kern doorsnede: maximaal 2,5 mm2, geïsoleerde lengte: 7 mm
Minimale kern doorsnede: met een diameter van niet meer dan 50 mm
Maximale kern doorsnede: met een diameter van niet meer dan 50 mm
Verbinding (systeemzijde): schroefterminals, M20 x 1,5 kabelklier, bruikbare draadlengte 9,1 mm, schroefdiepte max. 9,1 mm
Housemateriaal: PA
Gezicht detecteren: PA
Grade van bescherming: IP66 / IP68 / IP69K
Gewicht: 225 g
Afmetingen
Hoogte: 40 mm
Breedte: 40 mm
Lange: 118 mm
Opmerking: Vergroting van het koppel:
7. Algemene informatie
Gebruik in gevaarlijke gebieden: Zie gebruiksaanwijzingen
