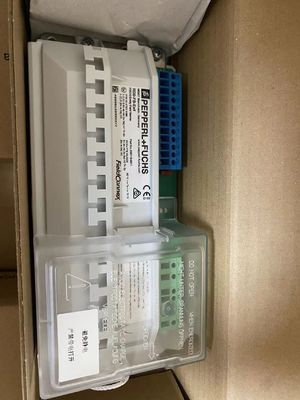

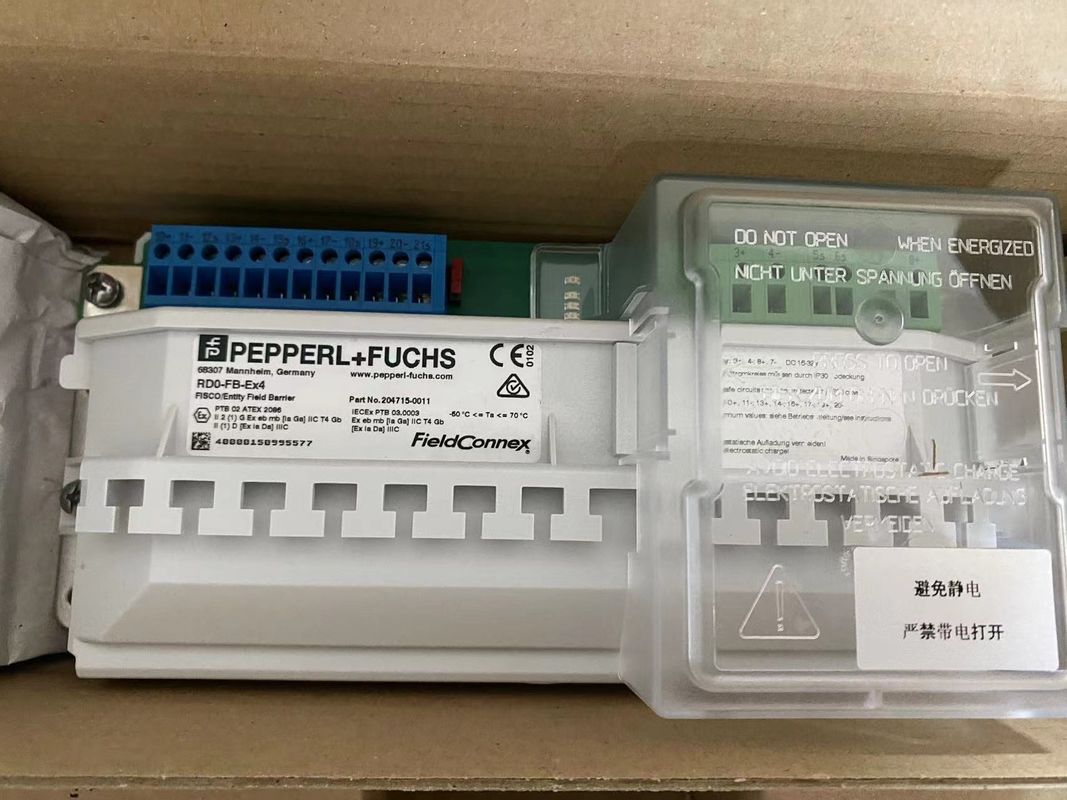

Productgegevens:
Vervaardiger: Pepperl+Fuchs
Product nr. : RD0-FB-Ex4.
Productsoort: FieldBarrier
Kenmerken:
- 4 uitgaven Ex ia IIC
- FieldBarrier in Zone 1/Div. 2
- Instrumenten in zone 0...1/Div. 1
- Beperking van kortsluitingsstroom per uitgang
- Voor de Foundation Fieldbus H1 en PROFIBUS PA
- Power, Com en Error LED's
- Ondersteunt FISCO en Entiteit
- Geïntegreerde kabelbindingen
- Ondersteunt alle aardingsmethoden
Functie
De FieldBarrier, een apparaatskoppeling voor DIN-railmontage, verbindt 4 instrumenten met intrinsieke veiligheid (Ex ia/Ex ib) en kortsluitingsbeperking bij elke uitgang.Dit zorgt voor een goede werking van het segment tijdens storingen of warm werk aan de sporen.
De geïntegreerde veldbus terminator heeft een hoog beschikbaar ontwerp en is selectief.
Uitgangsterminals met een keuze uit vaste of aansluitbare schroefterminals verbinden elk 1 apparaat. LED's vereenvoudigen het oplossen van problemen en helpen de reparatietijd te verminderen.Alle aarding en afscherming concept is mogelijk op basis van FieldConnex®omhulsels.
Technische gegevens
1Algemene specificaties
Ontwerp / montage: Installatie van kasten
2. Fieldbusverbinding
Hoofdkabel (trunk)
Verbinding: Invoer (trunk IN): terminals 3+, 4-, 5s
uitgang (Trunk OUT): terminals 7-, 8+, 6s
Nominale spanning: 32... 16 V DC
Nominale stroom: 31 mA... 26 mA (zonder belasting)
77 mA... 115 mA (bij 20 mA belasting per invoer)
120 mA... 209 mA (bij 40 mA belasting per invoer)
135 mA... 241 mA (kortsluiting bij alle uitgangen)
Spanningsverlies: maximaal 100 mV.
Aantal koppelingen: max. 4 per segment
Outputs
Aantal apparaten per uitgang: 1
Verbinding: uitgang 1: terminals 10+, 11-, 12S-schild;
uitgang 2: terminals 13+, 14-, 15S-schild;
uitgang 3: terminals 16+, 17-, 18S-schild;
uitgang 4: terminals 19+, 20-, 21S schild
Nominale spanning: 10... 13 V
Nominale stroom: max. 43 mA
Kortsluitingstroom: 50 mA
3. Indicatoren/werkingsmiddelen
LED-spanning Fieldbus: groen: aan, bestaande busspanning
Uitgang van de LED-status: rood knipperend: kortsluiting
4Galvanische isolatie
Hoofddraad/uitgangen: de isolatie wordt niet beïnvloed door interferentie volgens EN 50020, spanningspiekwaarde 375 V
5. Richtlijn conformiteit
Elektromagnetische compatibiliteit
Richtlijn 2014/30/EU: EN 61326-1:2013
6. Standaardconformiteit
Elektromagnetische compatibiliteit: NE 21:2006
Grade van bescherming: IEC/EN 60529
Fieldbusstandaard: IEC 61158-2
Klimaat: DIN IEC 721
Corrosiebestendigheid: conform ISA-S71.04-1985, strengheidsniveau G3
7Omgevingsomstandigheden
Omgevingstemperatuur: -50 °C tot 70 °C
Bergingstemperatuur: -40... 85 °C (-40... 185 °F)

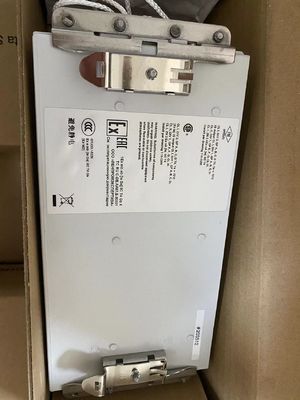

8Mechanische specificaties
Type verbinding vaste: terminals, plug-in terminals
Kern doorsnede: tot 2,5 mm2
Huisvesting: zie figuur 1
Housemateriaal: Polycarbonaat
R... DIN-spoorbehuizing: PA 6.6
Grade van bescherming: IP20
Gewicht: 1050 g
Montage: montage op een DIN-rail in een kast
9Gegevens voor toepassing in gevaarlijke gebieden
EU-typegoedkeuringscertificaat: PTB 02 ATEX 2086
Hoofdkabel (trunk)
Maximale veilige spanning Um 253 V AC
Outputs
Vermogen: 975 mW
Spanning: 15.75 V
Stroom: 248 mA
