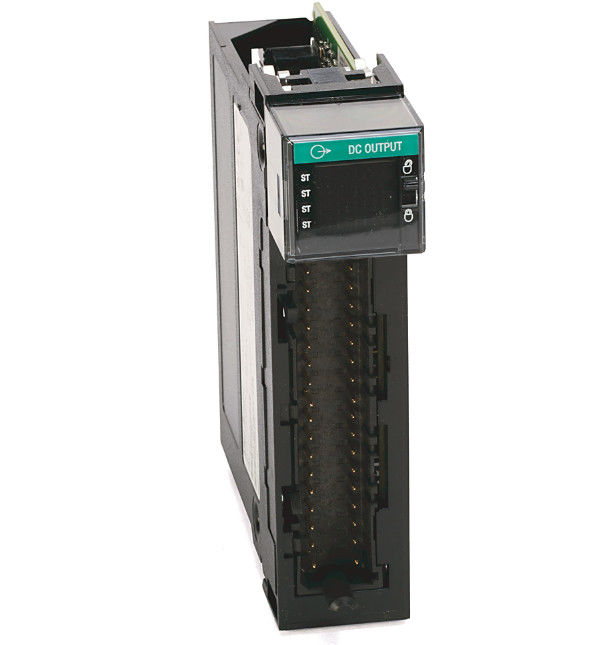

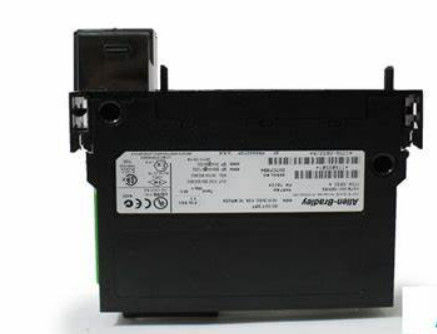

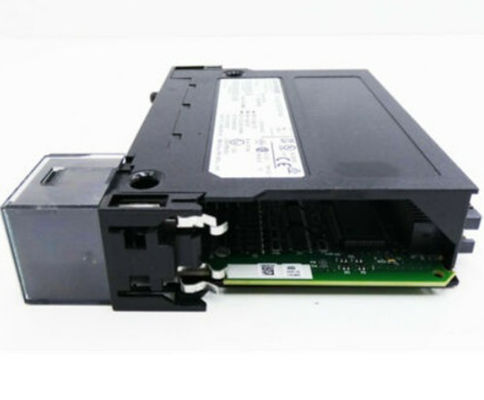

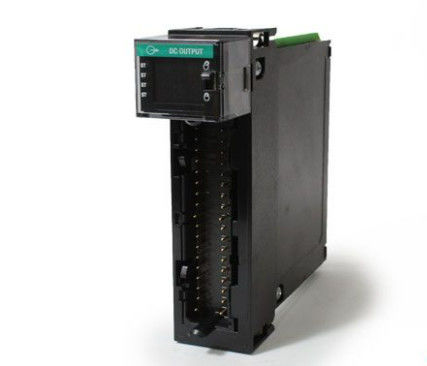

1756-OB32 ALLEN BRADLEY ControlLogix 32 Pt 12/24V DC D/O-module

Productgegevens:
Vervaardiger: Allen Bradley
Product nr. : 1756-OB32
Productsoort: DC-uitgangsmodule

De 1756-OB32 is een Allen-Bradley High-Density 24VDC discrete output module.De uitgangsvoorzieningen kunnen pilootlichten bevatten., relais, contactors, panelen, solenoïden, zoemer, sirene, hoorn en andere bedieningsapparatuur.

Deze uitgangsmodule is ideaal voor gebruik in systemen waar een groot aantal uitgangen bestaan met beperkte ruimte voor de installatie van een groter of uitbreidend ControlLogix-chassis.Het heeft een enkele slot en ondersteunt de installatie in lokaal of op afstand gelegen chassisDeze module is compatibel met elke ControlLogix-processor, inclusief de nieuwere ControlLogix-versies.

Deze 1756-OB32 is voorzien van 32 LED-indicatoren die worden gebruikt voor het monitoren van kanaalactiveringen.Deze voorpaneelindicatoren zijn een belangrijk visueel probleemoplossingsinstrument, omdat het kan worden gebruikt om het commando van de controller aan de aangesloten belasting te bevestigen. Elk kanaal heeft individuele configureerbare parameters en ondersteunt output forcing. Deze module ondersteunt alleen sourcing configuratie.

Een verwijderbaar terminalblok (RTB) is vereist voor gebruik met deze module.RTB's worden gebruikt voor modulaire verbinding met uitgangsapparaten. Tijdens de vervanging van de module wordt de volledige RTB uit de installatie slot verwijderd en overgebracht naar de vervangingsmodule. Dit voorkomt dat de bedrading herwerkt voor sneller onderhoud en probleemoplossing.

De aanbevolen zekerheid voor deze module is de 5x20mm 800 mA die wordt geleverd door de Littelfuse p/n SP001.1003 of de Schurter p/n 216.800Voor deze module zijn de enige compatibele RTB's de kooiclamps 1756-TBCH en de veerclamps 1756-TBS6H.Vergeet niet om het chassis en de voeding te installeren en te gronden voordat u de module met de RTB installeertDe module heeft ook statuslichtindicatoren die de status van de module en de individuele I/O-status weergeven.

De communicatieformaten die met de 1756-OB32-module werken, zijn geplande uitgangsgegevens, uitgangsgegevens, rackoptimalisatie, alleen-luister-rackoptimalisatie en alleen-luister-uitgangsgegevens.U kunt ook de toestanden in Fault Mode per punt en de toestanden in Programma Mode per punt configureren. U kunt de volgende opties voor beide kiezen: Hold Last State, On, of Off. Merk op dat dit standaard is ingesteld voor alle.

De 1756-OB32-module heeft een spanningscategorie van 12/24V gelijkstroombron en een werkspanningsbereik van 10 tot 31,2V gelijkstroom.Het heeft ook een totale achtergrond vermogen van 1.58W, een maximale buitenstand lektroom per punt van 0,5 mA per punt en een maximale in staat van stroomspanning van 200 mV gelijkstroom bij 0,5 A.De maximale overspanningsstroom per punt is 1 A gedurende 10 ms per punt, die elke 2 s bij 60 graden Celsius herhaald kan worden en de minimale belastingstroom is 3 mA per punt.De maximale stroom per punt bij 50 graden Celsius is 0,5 A en 0,35 A bij 60 graden Celsius, terwijl de maximale stroom per module 16 A bij 50 graden Celsius en 10 A bij 60 graden Celsius is.Deze module heeft ook een continue isolatie spanning van 250 V.
