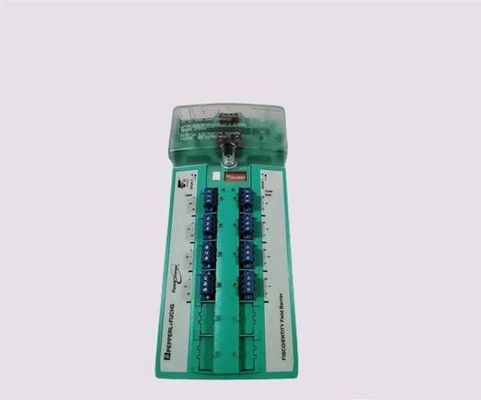

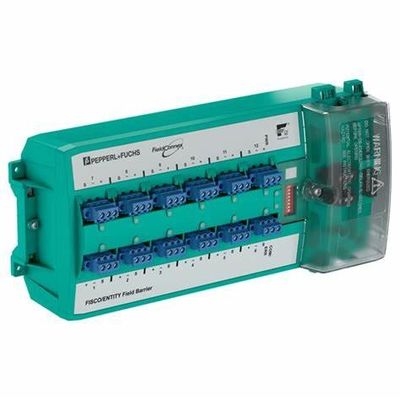

PEPPERL FUCHS Fieldbus Barrier R4D0-FB-IA12.0 Installatie van de kast met een kabellengte van 120 m

Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde technieken als een onderdeel van de toepassing van deze richtlijn beschouwd.0

Algemene specificaties
Ontwerp / Montage		Installatie van kasten
Installatie in gevaarlijke gebieden		Zone 1 / Div. 2
Veldbusverbinding
Energieverlies		Zie tabel 1
Hoofdkabel (trunk)
	Nominale spanning	16... 32 V DC, Min. 15 V in geval van bruin
	Nominale stroom	max. 2 A zie tabel 1
	Optie voor het aarden van het kabelschild	Capaciteit via 5,7 nF Rechtstreeks
	Spanningsverlies	maximaal 100 mV.
	Aantal koppelingen	max. 3 per segment
	Omgekeerde polariteitsbescherming	Ingebouwd
Outputs
	Aantal uitgangen	8, 10 of 12
	Aantal apparaten per uitgang	1
	Kabellengte	120 m
	Nominale spanning	10... 14 V
	Nominale stroom	max. 43 mA bij één sporen, max. 320 mA totale stroom bij alle sporen
	Kortsluitingstroom	53 mA, 1 mA in terugvalstand
	Optie voor het aarden van het kabelschild	Capaciteit via 4,4 nF
Overspanningsbescherming		Bescherming tegen overspanning van de romp indien de spanning typisch 39 V, maximaal 41 V overschrijdt
Diagnose- en beschermingsfuncties
Foutisolatie		Kortsluitingsstroombeperking bij sporen Bescherming tegen stuiters Signal remmen bij sporen
Diagnostiek van de fysieke laag		Signalniveau bij sporen Signal jitter bij sporen Geluidsniveau bij sporen
Indicatoren/werkingsmiddelen
Schakelaar		S1 ON: diagnostische alarmen geactiveerd S2 ON: diagnostische waarschuwingen geactiveerd S3-S8: niet gebruikt
LED PWR		groen: veldbusspanning > 16 V
LED COM/ERR		geel knipperen: veldbuscommunicatie en status van de fysieke laag, rood: hardwarefout
LED SPURS		rood: 2 Hz knipperend bij kortsluiting
Galvanische isolatie
Hoofddraad/uitgangen		de isolatie wordt niet beïnvloed door interferentie volgens EN 60079-11, spanningspiekwaarde 375 V
Output/Output		Geen isolement
Richtlijn inzake conformiteit
Elektromagnetische compatibiliteit
	Richtlijn 2014/30/EU	EN 61326-1:2013
Standaardconformiteit
Elektromagnetische compatibiliteit		NE 21:2011
Grade van bescherming		IEC/EN 60529
Fieldbusstandaard		IEC 61158-2
Klimaatcondities		IEC 60721
Schokbestendigheid		EN 60068-2-27
Trillingsweerstand		EN 60068-2-6
Omgevingscondities
Omgevingstemperatuur		-40... 70 °C (-40... 158 °F)
Bergingstemperatuur		-40... 85 °C (-40... 185 °F)
Relatieve luchtvochtigheid		< 95% niet-condenserend
Schokbestendigheid		15 g 11 ms
Trillingsweerstand		1 g, 10... 150 Hz
Corrosiebestendigheid		conform ISA-S71.04-1985, strengheidsniveau G3
Mechanische specificaties
Type verbinding		schroefterminal, aansluitbaar of veerterminal, aansluitbaar
Kern doorsnede		Zie tabel 2
Huismateriaal		Polycarbonaat
Grade van bescherming		IP20
De massa		2100 g
Afmetingen		zie afmetingen
Montage		Montage van DIN-spoor
Gegevens voor toepassing in gevaarlijke gebieden
EU-typegoedkeuring		BVS 13 ATEX E 121 X
	Markering	II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma]
Hoofdkabel (trunk)
	Maximale veilige spanning Um	253 V wisselstroom
Outputs		in overeenstemming met FISCO en Entity
	Kracht	1.063 W
	Spanning	17.1 V
	Stroom	248.55 mA
	Inductievermogen	gasgroep IIC 470 μH, gasgroep IIB 2 mH
	Capaciteit	gasgroep IIC 367 nF, gasgroep IIB 2,15 μF
Richtlijn inzake conformiteit
	Richtlijn 2014/34/EU	Voor de toepassing van de in punt 6.2.3.3 van dit reglement bedoelde voorschriften:2015
Internationale goedkeuringen
CSA-goedkeuring		CSA 14.70004139
	Beheerstrekking	116-0400
	Goedgekeurd voor	Klasse I, afdeling 2, groepen A, B, C, D T4 Klasse I, zone 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb Klasse I, zone 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb Bijbehorende apparatuur voor klasse I, afdeling 1, groepen A, B, C, D Bijbehorende apparatuur voor klasse II, divisie 1, groepen E, F, G Aanverwante apparatuur voor klasse III, afdeling 1
IECEx-goedkeuring		IECEx BVS 13.0119X
	Goedgekeurd voor	Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC [Ex ia Ma] I
Certificaten en goedkeuringen
Stichting Fieldbus		FF-846
