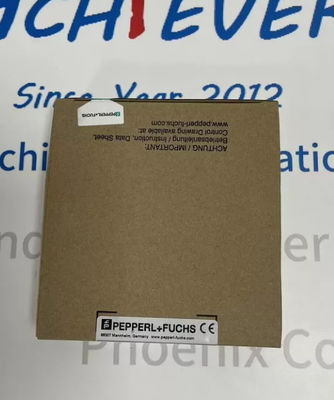

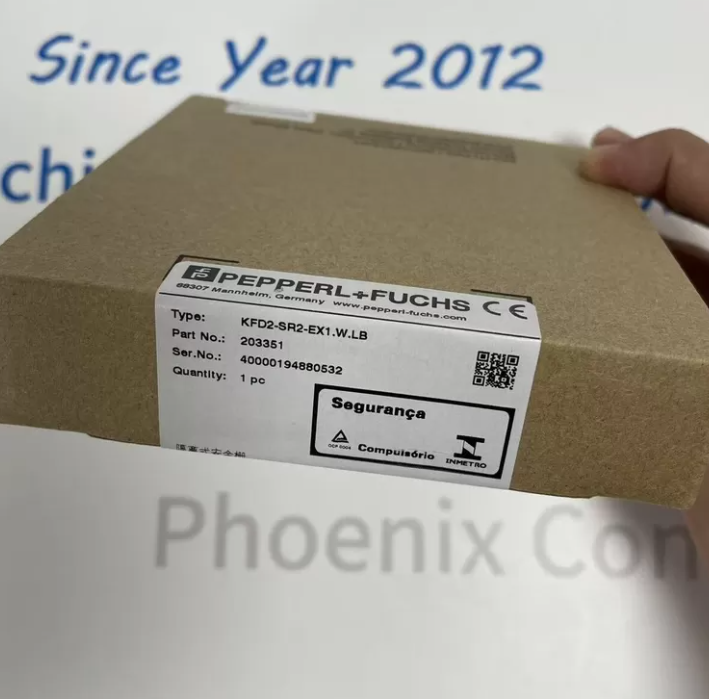

Pepperl+Fuchs kfd2 sr2 ex1 w lb Geïsoleerde NAMUR Switch Versterker Veiligheidsbarrière
Productgegevens:
Fabrikant: Peperl + Fuchs
Product nr. : kfd2 sr2 ex1 w lb
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:Meer producten
Betrouwbare aankoop van industriële componenten voor ondernemingen
Deze component voor industriële automatisering wordt geleverd voor aanbestedingen bij ondernemingen.
Om het aankooprisico te verminderen, wordt elke bestelling individueel afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de conditie en raming van de doorlooptijd voordat de bestelling wordt geplaatst.Duidelijke offertevoorwaarden en consistente communicatie worden verstrekt om partners te helpen de verwachtingen te beheersen en transacties met vertrouwen af te rondenIndien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en langetermijnsamenwerking.
DePepperl+Fuchs KFD2-SR2-EX1.W.LBis een geüpgraded DIN-spoor gemonteerde geïsoleerde schakelversterker die is gebouwd voor intrinsieke veiligheidssignaaloverdracht tussen explosiegevaarlijke gebieden en veilige bedieningskamers,overeenkomen met de zoekwoordset kfd2 sr2 ex1 w lbPeperl+FuchsHet achtervoegsel LB staat voor verbeterde Lijnbreukbewaking, die continue open draad en kortsluiting met toegewijde onafhankelijke foutrelay-uitgang biedt.een belangrijke upgrade ten opzichte van de standaard KFD2-SR2-EX1.W-variantenPeperl+Fuchs.
Detail:
| Parametergroep |
Specificatie |
De exacte waarde van het gegevensblad |
| Stroomvoorziening |
Nominale werkspanning |
19 V gelijkstroom ~ 30 V gelijkstroom (nominale 24 V gelijkstroom) |
| Stroomvoorziening |
Maximale inbrengst-rippeltolerantie |
≤ 10% |
| Stroomvoorziening |
Nominale werkstroom |
≤ 45 mA |
| Stroomvoorziening |
Maximaal vermogen |
≤ 0,9 W |
| Stroomvoorziening |
Verbindingsinterface |
DIN power rail / Terminals 14+, 15- |
| Gevaarlijk veld |
Nalevingsnorm |
EN 60947-5-6 NAMUR |
| Gevaarlijk veld |
Opencircuitspanning |
Ongeveer 8 V DC |
| Gevaarlijk veld |
Kortsluitingslusstroom |
Ongeveer 8 mA |
| Gevaarlijk veld |
NAMUR wisselstroombereik |
1.2 mA ~ 2.1 mA |
| Gevaarlijk veld |
Schakel hysteresis |
Ongeveer 0,2 mA. |
| LB Lijn Foutdrempel |
Detectie van dradenbreuk |
Loopstroom ≤ 0,1 mA |
| LB Lijn Foutdrempel |
Veldkortsluitingsaansluiting |
Loopstroom > 6 mA |
| Invoerterminals (ex zijde) |
Bedradingslabel |
1+, 2+, 3- |
| Relaisuitgang I (signaal) |
Contacttype |
Overgangsrelais van formulier C |
| Relais-uitgang II (LB-fout/signaal) |
Contacttype |
Overgangsrelais van formulier C |
| Rating van de wisselstroombelasting van relaiscontact |
Maximale wisselstroomcapaciteit |
250 V AC / 2 A (cosφ > 0,75) |
| Relaiscontact DC-weerstandslast |
Maximale DC-schakelcapaciteit |
40 V DC / 2 A |
| Relais minimale schakelstroom |
Beperking van het gebruik bij lage belasting |
2 mA @ 24 V gelijkstroom |
| Vertraging van de relaisrespons |
Tijd voor het in- en uittrekken |
≤ 20 ms per kanaal |
| Galvanische isolatiegraad |
Isolatiestandaard |
Versterkte isolatie IEC 61010-1 |
| Isolatiespanning (alle circuits) |
Dielectrische sterkte |
300 V eff versterkte isolatie |
| Maximale schakelfrequentie |
Digitaal signaal snelheid |
≤ 10 Hz |
| Minimale puls/pauze verhouding |
Verplichting inzake signaalstabiliteit |
≥ 20 ms / ≥ 20 ms |
| Classificatiekategorie |
Attribuut-item |
Standaardiseerde technische parameter |
| Mechanische afmetingen |
Algemene grootte van de behuizing (W × H × D) |
20 mm × 119 mm × 115 mm |
| Montage standaard |
DIN-spoorcompatibiliteit |
35 mm standaard DIN-spoor EN 60715 |
| Beschermingsklasse woningen |
Ingangspercentages |
IP20 (alleen binnenkant bedieningskast) |
| Netto gewicht per eenheid |
De massa van de enkele barrière |
Ongeveer 150 g. |
| Mechanische opstelling |
Aanpassingsonderdelen |
DIP-schakelaars met drie posities S1, S2, S3 |
| Visuele status feedback |
LED-indicator set |
Groene Power-LED, gele Signal-LED, rode LB Fault-LED |
| Werktemperatuur |
Werktemperatuurbereik |
-20 °C ~ +60 °C |
| Temperatuurbereik voor opslag |
Offline opslaglimiet |
-40 °C ~ +70 °C |
| Elektromagnetische EMC-naleving |
Toegepaste normen |
EN 61326-3-1, EN IEC 61326-3-2, NE 21:2017 |
| Functionele veiligheidsbeoordeling SIL |
Veiligheidsintegrititeitsniveau |
SIL 2 (IEC 61508 Lage/hoge vraag) |
| Systematische capaciteit |
SC-klasse |
SC 3 |
| Fractie van de veiligheidsfouten |
SFF-waarde |
75% |
| Waarschijnlijkheid van gevaarlijke mislukking |
PFH-percentage |
3.77 × 10−8 1/h |
| Certificering voor explosiegevaar |
ATEX-certificaatcode |
PTB 00 ATEX 2080 |
| Markering van de gevaarlijke zone |
Ex Classificatie |
II (1) G [Ex ia Ga] IIB |
| Wereldwijde goedkeuringen en merken |
Officiële certificeringen |
CE, IECEx, SIL2, ATEX |
| Mechanische levensduur van relais |
Totale schakelcycli |
107 verrichtingen |
