MTL5532 Pulsisolator MTL-instrumenten 4/20mA Stroomuitgangen

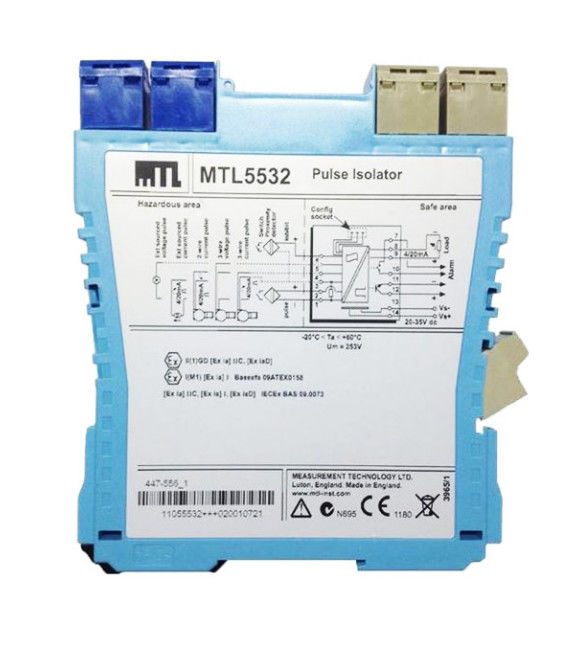

MTL5532 MTL-instrumentpulsisolator

De MTLx532 isoleert pulsen van een schakelaar, nabijheidssensor, stroom
een pulssender of spanningspulssender die zich in een gevaarlijke
Het is ideaal voor toepassingen waarbij hoge pulssnelheden en snelle
Een analogie van de
de frequentie proportioneel is, samen met een relais
de uitgang, die kan worden geconfigureerd om te fungeren als een alarm.
met behulp van een persoonlijke computer.

Vervaardiging
Zie ook gemeenschappelijke specificatie

• Aantal kanalen
Eén, volledig drijvend.
• Sensortype
Schakelaar of nabijheidsdetector (NAMUR/BS EN 6094756:2001)
.2· of 3· draadspannings- of pulszender
• Plaats van de schakelaar
Gevaarlijke zone 0, IIC, T6
Div. 1, groep A, gevaarlijke locatie
• Plaats van de nabijheidsdetector of zender
Zone 0, IIC, T4 ◄T6, indien passend gecertificeerd
Div.1, Groep A, gevaarlijke locatie
• Invoer
Invoer van de schakelaar:
Uitgang AAN als de schakelaar gesloten is
Invoer van de nabijheidsdetector:
Excitatie: 7,0 tot 9,0 V dc vanaf 1kΩ nominale
Uitgang AAN indien de ingang > 2,1 mA* (< 2kΩ) is
Uitgang OFF indien de ingang < 1,2 mA* (> 10kΩ)
Schakelhysteresis: 0,2 mA (650Ω) nominale
*NAMUR- en BS EN 6094756:2001normen
Invoerstroom-impuls:
Transmittertoevoer: 16,5 V gelijkstroom bij 20 mA
Kortsluitingsstroom: 24mA
Uitgang: IN > 9,0 mA = AAN, IN < 7,0 mA = UIT
Schakelhysteresis: 0,5 mA
Invoerspanning-impuls
Inputimpedantie: > 10kΩ
Schakelpuntsspanning (Vsp): 3, 6 of 12 V nominaal
(Gebruiker kan worden geselecteerd via schakelaars aan de zijkant van de module)
Uitvoer: Vin > Vsp = ON, Vin < Vsp = OFF
Schakelhysteresis: typisch 100mV + (0,1 x Vsp)
• Impulsautoutput van de veilige zone
Maximale vertraging: 10 μs
Maximaal uitschakelspanning: 35V
Maximale buitenstandslektrom: 10 μA
Maximaal on-standsweerstand: 25Ω
Maximaal aan-/standstroom: 50 mA
Uitgang OFF bij stroomstoring
Opmerking: LFD-signaal is beschermd tegen inductieve belastingen met een Zener-diode
• Stroomopbrengst van de veilige zone
Invoeropslagvertraging: 2 signaalperioden (5 ms min.)
Signaalbereik: 4 tot 20 mA
Onder/over bereik: 0 tot 22 mA
Beperking van de spanning
Uitgangsweerstand: > 1 MΩ
Ripple: < 50 μA van piek tot piek
Precies: beter dan 20 μA bij 20 °C
Temperatuurdrift: < 1μA/°C
Risetime (10% - 90%, na stapverandering): 60 ms
• Alarm uitslag
Relais in alarm, 0,5A @ 35Vdc max.
• Breedte van de puls
Hoogte: 10 μs min
laag: 10 μs min
• Frequentiebereik
0 ¢ 50 kHz - uitgangsmodus van de puls
0 ¢ 10KHz - voor analoge uitgangen
• LED-indicatoren
Groen: aanwijzing van vermogen
Geel: aan als het uitgangscircuit aan is
Rood: knipperend bij lijnfout of -fout
• Energiebehoefte
65 mA bij 24 V dc
70 mA bij 20 V dc
55 mA bij 35 V dc
• Energieverlies binnen de eenheid
1.35W maximaal bij 24V
1Maximaal.75W bij 35V
• Veiligheidsbeschrijving (Um = 253 V rms of dc)
Terminals 2 tot 1 en 6 tot 1
U_o= 10,5 V I_o=14mA P_o= 37 mW
Terminals 4 tot 3 en 1
U_o=28V I_o= 93 mA P_o= 651 mW
Terminals 3 tot 1
apparaten die geen energie opslaan ≤ 1,5 V, ≤ 0,1 A en ≤ 25 mW; kunnen
zonder verdere certificering aangesloten op een IS-lus met een open-circuitspanning van < 28 V
Terminals 5 tot 4 en 1
V_max.≤ 28V, I_max.≤ 94 mA, P_max.≤ 0,66 W
• Configurator
Een personal computer met MTL PCS45-software en een PCL45USB-serieinterface.
