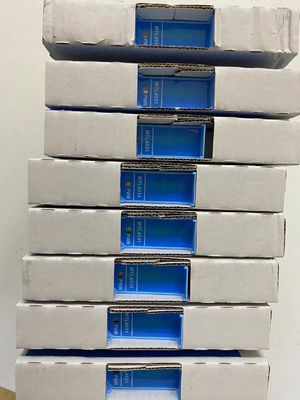

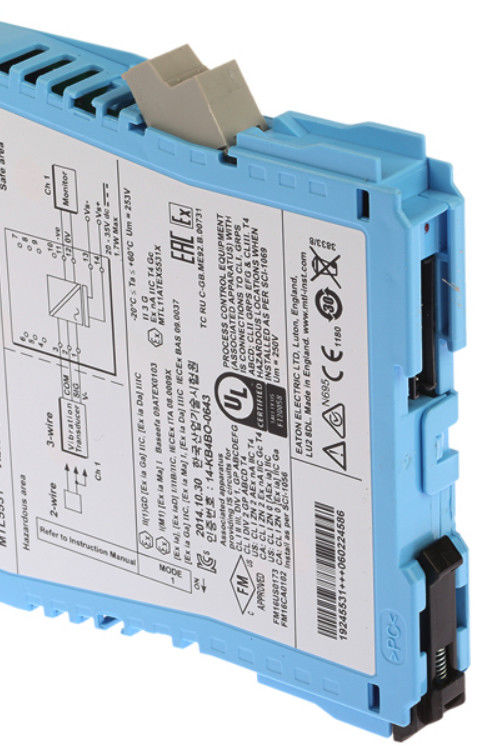

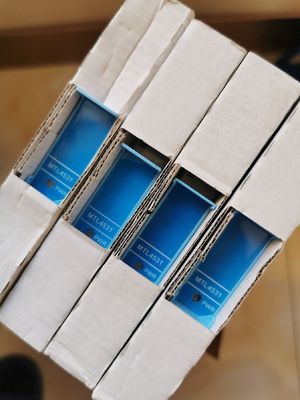

MTL4531 MTL Inst Vibratietransducer Interface

MTL4531 MTL Instrumenten Vibratietransducer Interface

Beschrijving vanMTL4531 Interface voor trillingsomvormer

MTL4531 herhaalt een signaal van een trillingssensor in een gevaarlijk gebied en levert een uitgang voor een bewakingssysteem in het veilige gebied.De interface is compatibel met 3-draad draaikolk-stroom-sondes en versnellingsmeters of 2-draadstroom sensorenDe selectie vindt plaats door middel van een schakelaar aan de zijkant van de module.

Vervaardiging
Zie ook gemeenschappelijke specificatie
• Aantal kanalen
Eén.
• Sensortype
met een vermogen van niet meer dan 10 W
• Locatie van de signaalbron
Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd
Div. 1, Groep A gevaarlijke locatie
• Invoer van gevaarlijke gebieden
Inputimpedantie (terminals 2 en 3): 10kΩ
• Transducertoevoerstroom, 2-draad
3.3mA (nom.) voor sensoren met twee draden, door de gebruiker via een schakelaar te selecteren
• Signalbereik
Minimaal 20 V, maximaal 0,5 V
• Gelijkstroomoverdracht bij 20°C
< ± 50 mV
• Accuraatheid van wisselstroomoverdracht bij 20°C
0 Hz tot 1 kHz: ±1%
1 kHz tot 10 kHz: ∼5% tot +1%
10 kHz tot en met 20 kHz: ∼10% tot +1%
• Temperatuurcoëfficiënt
±50 ppm/°C (10 tot 65°C)
± 100 ppm/°C (~20 tot 10°C)
• Spanningsbandbreedte
3 dB bij 47 kHz (typisch)
• Fase-respons
< 14 μs, gelijk aan:
1° bij 200 Hz
3° bij 600 Hz
5° bij 1 kHz
¥50° bij 10 kHz
¥ 100° bij 20 kHz
• Uitgangsimpedantie van de veilige zone
< 20Ω
• LED-indicator
Groen: aanwijzing van vermogen
• Voerspanning
20 tot en met 35 V gelijkstroom
• Maximaal stroomverbruik (10mA transducerbelasting)
65 mA bij 24 V
• Maximale vermogensafvoer binnen de eenheid
1.33W
• Veiligheidsbeschrijving
Terminals 3 tot 1
U_o=26,6 V I_o= 94 mA P_o= 0,66 W U_m= 253V rms of dc
Terminals 3 tot en met 2
Apparaten die geen energie opslaan ≤ 1,5 V, ≤ 0,1 A en ≤ 25 mW
