Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Barrièretype: | Galvanisch | Aantal kanalen: | 2 |
---|---|---|---|
Voedingsspanning: | 20 / 35 V Dc | veiligheids spanning: | Maximaal 10,5 V |
Minimale werktemperatuur: | -20°C | Maximale werktemperatuur: | +60°C |
Certificering van gevaarlijke gebieden: | ATEX | Verzendgewicht: | 2 kg |
Markeren: | MTL5513 MTL-instrumenten,MTL-instrumenten veiligheidsbarrière,MTL5513 |

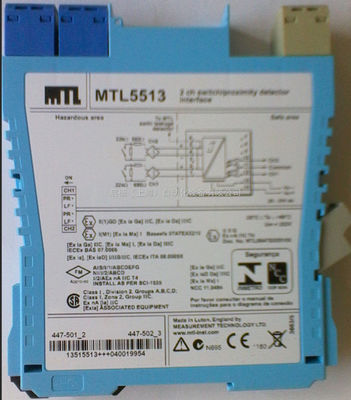

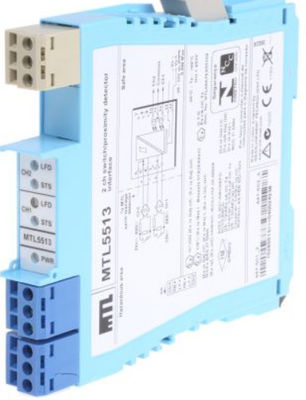

MTL5513 MTL-instrumentenschakelaar/nabijheidsdetectorinterface
De MTL5513 maakt het mogelijk om twee vaste stoffen in het veilige gebied te bedienen met twee schakelaars of nabijheidsdetectoren in het gevaarlijke gebied.De Ch1/Ch2-uitgangstransistoren delen een gemeenschappelijke terminal en kunnen +ve- of -ve-polariteitssignalen schakelen. Onafhankelijke uitgangsfase-omkering en lijnfoutdetectie zijn via schakelaars voor elke uitgang mogelijk.
Vervaardiging
Zie ook gemeenschappelijke specificatie
• Aantal kanalen
Twee.
• Plaats van de schakelaars
Gevaarlijke zone 0, IIC, T6
Div. 1, Groep A gevaarlijke locatie
• Plaats van de nabijheidssensor
Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd
Div. 1, Groep A gevaarlijke locatie
• Invoer van gevaarlijke gebieden
Invoer die voldoet aan de normen BS EN60947 ‧5‧6:2001 voor nabijheidsdetectoren (NAMUR)
• Spanning die op de sensor wordt aangebracht
7 tot en met 9 V gelijkstroom vanaf 1kΩ ±10%
• Input/output kenmerken
Normale fase
Uitgangen gesloten indien de ingang > 2,1 mA (< 2kΩ in ingangscircuit)
Uitgangen geopend indien de ingang < 1,2 mA (> 10kΩ in ingangscircuit) is
Hysteresis: 200μA (650Ω) nominaal
• Lijnfoutdetectie (LFD) (indien geselecteerd)
Gebruikers kunnen voor elk kanaal kiezen via schakelaars aan de zijkant van het apparaat. Lijnfouten worden aangegeven door een LED voor elk kanaal.
Opencircuitalarm ingesteld indien < 50 μA
Opencircuit-alarm uitgeschakeld indien in > 250 μA
Kortcircuitalarm ingesteld indien Rin < 100Ω
Kortcircuitalarm uitgeschakeld indien Rin > 360Ω
Opmerking: bij gebruik van de LFD-installatie met een contactinvoer moeten weerstanden worden gemonteerd.
500Ω tot 1kΩ in serie met schakelaar
20kΩ tot 25kΩ parallel aan de schakelaar
• Fase-omkering
Onafhankelijk voor elk kanaal, door de gebruiker te selecteren
• Uitgangen uit de veilige zone
Floating solid-state-uitgangen die compatibel zijn met logische schakelingen
Werkfrequentie: dc tot 500 Hz
Max. uitstandspanning: ± 35V
Max. leeglopende lekstroom: ± 50μA
Max. weerstand in actieve toestand: 25Ω
Max. aanwezige stroom: ± 50 mA
• LED-indicatoren
Groen: aanwijzing van vermogen
Geel: twee: status van het kanaal, aan wanneer de uitgang actief is
Rood: twee: LFD-aanduiding, wanneer lijnfout is gedetecteerd
• Maximaal stroomverbruik
30 mA bij 24 V
• Energieverlies binnen de eenheid
0.65W typisch bij 24V, met een belasting van 10mA
0.78W max. met 50mA belasting
• Veiligheidsbeschrijving (voor elk kanaal)
Uo= 10,5 V Io=14mA Po= 37 mW Um= 253V rms of dc
