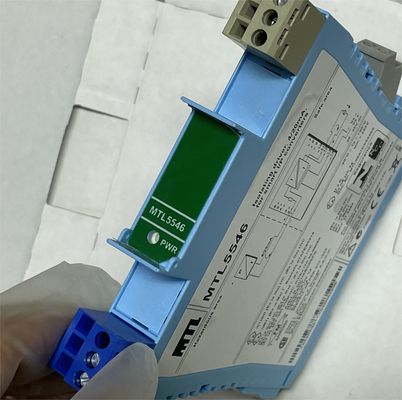

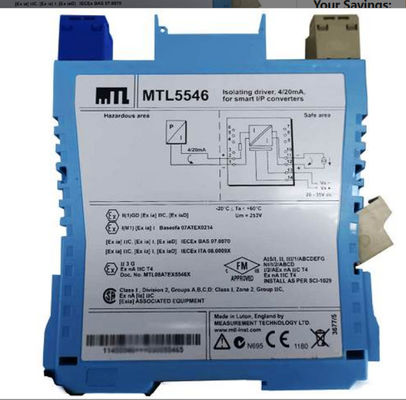

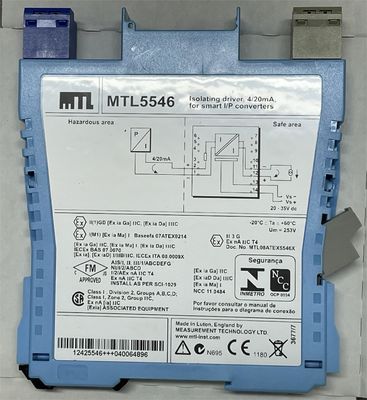

MTL5546 MTL Isolatie-driver voor HART®-kleppositiermachines met lijnfoutdetectie

MTL5546 MTL-instrumenten voor het isoleren van de bestuurder

De MTL5546 accepteert een 4/20mA zwevend signaal van een veilig gebied
een controller voor het aandrijven van een stroom/drukomvormer (of een andere oplaad
Voor slimme kleppenpositionairs wordt de module
ook bi-directionele transmissie van digitale communicatie mogelijk maakt
signalen zodat het apparaat kan worden ondervraagd door de bediener
Procescontrollers met een
de terugslagfunctie kan open of kortsluitingen in de veldbedrading detecteren:
Als deze zich voordoen, daalt de stroom die in de terminals wordt opgenomen tot een vooraf ingestelde
Het niveau.

Vervaardiging
Zie ook gemeenschappelijke specificatie
• Aantal kanalen
Eén.
• Plaats van de I/O-omvormer
Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd
Div. 1, groep A, gevaarlijke locatie
• Werkbereik
4 tot en met 20 mA
• Bandbreedte van het digitale signaal
500 Hz tot 10 kHz
• Maximale belastingweerstand
800Ω (16V bij 20mA)
• Minimale belastingweerstand
90Ω (kortsluitingsdetectie bij < 50Ω)
• Uitgangsweerstand
> 1MΩ
• Onder/over bereik mogelijkheid
Onder bereik = 1 mA
Overbereik = 24mA (belasting ≤ 520Ω)
• In- en uitgangscircuits
< 40 μA piek-tot-piek
• Transfernauwkeurigheid bij 20°C
Meer dan 20 μA
• Temperatuurverschuiving
< 1,0 μA/°C
• Inputkenmerken
< 6,0 V met intacte veldkabeling
< 0,9 mA met open of kortsluiting van de veldbedrading
• Reactietijd
Bevestigt zich binnen 200 μA van de eindwaarde binnen 100 ms
• Ondersteunde communicatie
HART®
• LED-indicator
Groen: aanwijzing van vermogen
• Maximaal stroomverbruik (bij 20mA-signalen bij 250Ω-belasting)
35 mA bij 24 V dc
• Verlies van vermogen binnen de eenheid (met 20mA-signalen in 250Ω-belasting)
0.8W bij 24V
• Veiligheidsbeschrijving
V_o=28V I_o= 93 mA P_o= 651 mW U_m= 253V rms of dc

Verwante modellen:
