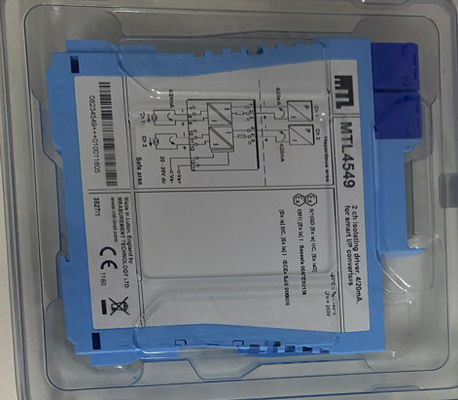

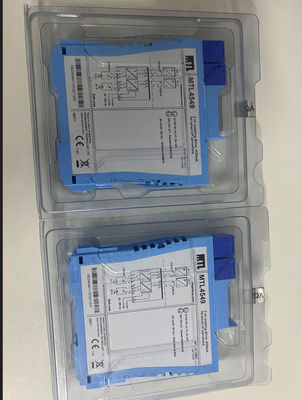

MTL4549 Isolatie van de bestuurder MTL-instrumenten Twee-kanaal voor HART®-kleppositionaars van 420mA

MTL4549 Isolatie van de bestuurder

De MTLx549 accepteert 4/20mA drijvende signalen van veiligheidsbeheerders
voor het aansturen van 2 stroom/drukomvormers (of een andere belasting tot 800Ω) in
Voor HART-kleppositionairs maakt de module ook
Bi-directionele transmissie van digitale communicatiesignalen.
Controllers met een teruglegfunctie kunnen open of kortsluitingen detecteren
in de veldbedrading: indien deze zich voordoen, de stroom die in de eindpunten wordt opgenomen
- Het gaat naar een vooraf ingesteld niveau.

Vervaardiging
Zie ook gemeenschappelijke specificatie
• Aantal kanalen
Twee.
• Plaats van de I/O-omvormer
Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd
Div. 1, groep A, gevaarlijke locatie
• Werkbereik
4 tot en met 20 mA
• Bandbreedte van het digitale signaal
500 Hz tot 10 kHz
• Maximale belastingweerstand
800Ω (16V bij 20mA)
• Minimale belastingweerstand
90Ω (kortsluitingsdetectie bij < 50Ω)
• Uitgangsweerstand
> 1MΩ
• Onder/over bereik mogelijkheid
Onder bereik = 1 mA
Overbereik = 24mA (belasting ≤ 520Ω)
• In- en uitgangscircuits
< 40 μA van piek tot piek
• Ondersteunde communicatie
HART
• Transfernauwkeurigheid bij 20°C
Meer dan 20 μA
• Temperatuurverschuiving
< 1,0 μA/°C
• Inputkenmerken
Normaal: < 6,0 V
Opencircuit: < 0,9 mA
Kortsluiting: < 0,9 mA
• Reactietijd
Bevestigt zich binnen 200 μA van de eindwaarde binnen 100 ms
• LED-indicator
Groen: aanwijzing van vermogen
• Maximaal stroomverbruik (bij 20mA-signalen bij een belasting van 250Ω)
70 mA bij 24 V dc
• Verlies van vermogen binnen de eenheid (met 20mA-signalen in 250Ω-belasting)
1.6W bij 24V
• Veiligheidsbeschrijving (voor elk kanaal)
U_o=28V I_o= 93 mA P_o= 0,65 W U_m= 253V rms of dc
