MTL5511 MTL Instrumenten Switch Proximity Detector Interface Maximaal 10 ms

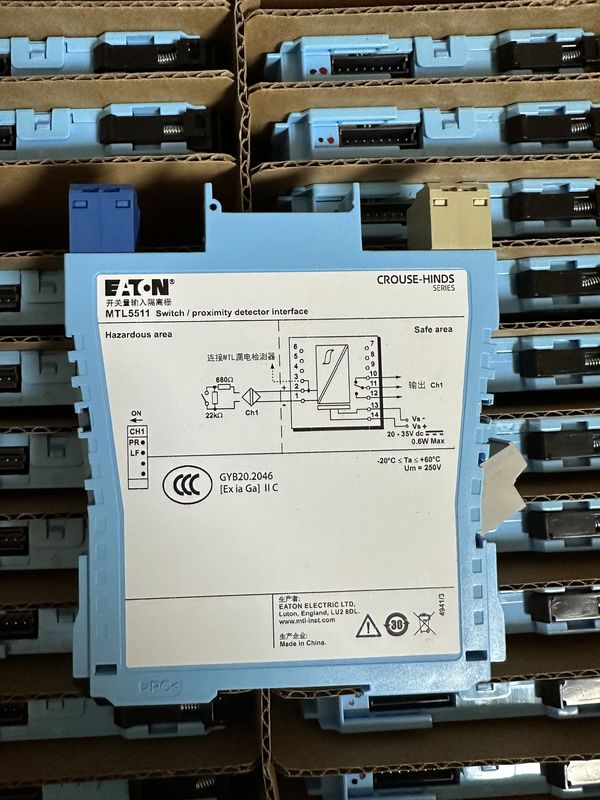

MTL5511 MTL-instrumentenschakelaar/nabijheidsdetectorinterface

De MTL5511 maakt het mogelijk om een belasting in de veilige zone te bedienen door een schakelaar of een nabijheidsdetector in een gevaarlijk gebied.
of kortsluiting in de veldbedrading worden gedetecteerd door de linefault-detection-installatie (LFD) en ook aangegeven op de bovenkant van de module.Fase-omkering voor het kanaal wordt geselecteerd door een schakelaar aan de zijkant van de module en de uitgang wordt geleverd door overstap relais contacten.

Vervaardiging
Zie ook gemeenschappelijke specificatie

• Aantal kanalen
Eén.
• Plaats van de schakelaars
Gevaarlijke zone 0, IIC, T6
Div. 1, Groep A gevaarlijke locatie
• Plaats van de nabijheidsdetector
Gevaarlijke zone 0, IIC, T4?? 6 indien passend gecertificeerd
Div. 1, Groep A gevaarlijke locatie
• Invoer van gevaarlijke gebieden
Invoer die voldoet aan de normen BS EN60947 ‧5‧6:2001 voor nabijheidsdetectoren (NAMUR)
• Spanning die op de sensor wordt aangebracht
7 tot en met 9 V gelijkstroom vanaf 1kΩ ±10%
• Input/output kenmerken
Normale fase
Uitgangen gesloten indien de ingang > 2,1 mA (< 2kΩ in ingangscircuit)
Uitgangen geopend indien de ingang < 1,2 mA (> 10kΩ in ingangscircuit) is
Hysteresis: 200μA (650Ω) nominaal
• Lijnfoutdetectie (LFD) (indien geselecteerd)
Een lijnfout wordt aangeduid door een LED. De kanaaluitgangsrelais wordt uitgeschakeld als een
de fout van de invoerlijn is gedetecteerd.
Opencircuitalarm ingesteld indien < 50 μA
Opencircuit-alarm uitgeschakeld indien in > 250 μA
Kortcircuitalarm ingesteld indien Rin < 100Ω
Kortcircuitalarm uitgeschakeld indien Rin > 360Ω
Opmerking: bij gebruik van de LFD-installatie met een contactinvoer moeten weerstanden worden gemonteerd.
500Ω tot 1kΩ in serie met schakelaar
20kΩ tot 25kΩ parallel aan de schakelaar
• Uitgang van de veilige zone
Eenpoolrelais met wisselcontacten
Opmerking: reactieve belastingen moeten voldoende worden onderdrukt
• Kenmerken van de relais
Reactietijd: maximaal 10 ms
Contactcategorie ((Veilig gebied): 50V ac, 2A, cosØ >0.7,
40V gelijkstroom, 2A, weerstandsbelasting
Contactcategorie ((Zone 2): 35V, 2A, 100VA

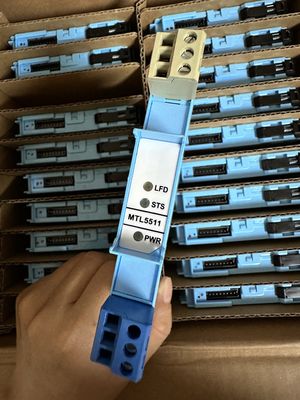

• LED-indicatoren
Groen: aanwijzing van vermogen
Geel: status van het kanaal, aan wanneer de uitgang is aangesloten
Rood: LFD-aanduiding, wanneer lijnfout is vastgesteld
• Maximaal stroomverbruik
25mA bij 24V
• Energieverlies binnen de eenheid
0.6W bij 24V
• Veiligheidsbeschrijving (voor elk kanaal)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253V rms of dc
