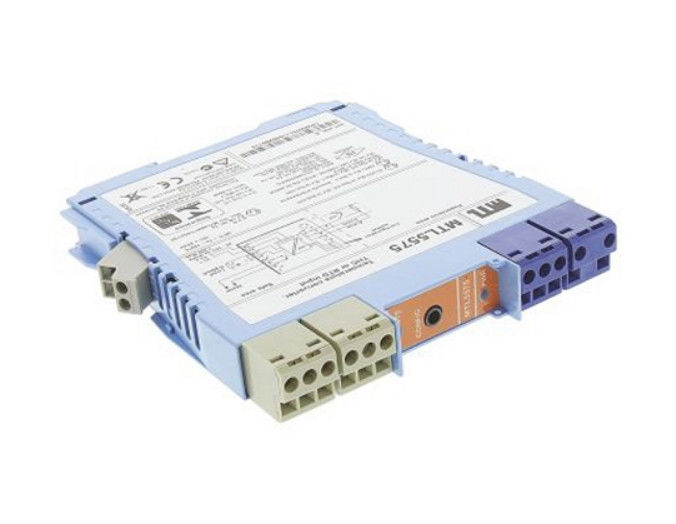

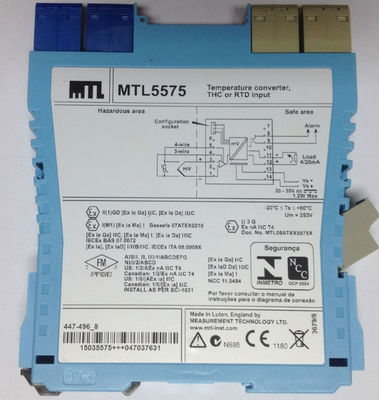

MTL5575 MTL Industries Temperatuuromvormer

MTL5575 MTL Instrumenten Temperatuuromvormer

De MTL5575 zet een laag niveau stroomsignaal van een in een gevaarlijk gebied gemonteerde temperatuursensor om in een stroom van 4/20mA voor het aandrijven van een veilig gebied.,rangschikking, monitoring, testen en markering voor alle thermoappeltypen en 2-, 3- of 4-draad RTD's. (Voor thermoapplicaties bevat de HAZ-CJC-sluiting op de terminals 1?? 3 een integrale CJC-sensor).Configuratie wordt uitgevoerd met behulp van een personal computerEen enkele alarmuitgang wordt verstrekt en kan worden geconfigureerd voor procesalarm of voor waarschuwing van vroegtijdige storing van het thermocouple.

Vervaardiging
Zie ook gemeenschappelijke specificatie

• Aantal kanalen
Eén.
• Signalbron
THC-typen J, K, T, E, R, S, B of N tot BS 60584 en XK mV-invoer
RTD's 2/3/4-draad platina volgens BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 en Cu-53
Ni 100/500/1000 DIN 43760
• Locatie van de signaalbron
Zone 0, IIC, T4-6 gevaarlijk gebied
Divisie 1, groep A, gevaarlijke locatie
• Invoersignaalbereik
¥75 tot +75mV, of 0 tot 400Ω (0 tot 1000Ω Pt & Ni-sensoren)
• Invoersignaal
3 tot en met 150 mV, of 10 tot en met 400Ω (10 tot en met 1000Ω Pt & Ni sensoren)
• RTD-opwekkingsstroom
200 μA nominaal
• compensatie van koude verbindingen
Automatisch of selecteerbaar
• Koudkoppelingscompensatiefout
≤ 1,0°C
• Verwerping van de gemeenschappelijke modus
120 dB voor 240 V bij 50 Hz of 60 Hz (respons van 500 ms)
• Afwijzing van serie-modus
40 dB voor 50 Hz of 60 Hz
• Kalibratie nauwkeurigheid (bij 20°C)
(inclusief hysteresis, niet-lineariteit en herhaalbaarheid)
Invoer: (respons van 500 ms)
mV/THC: ± 15μV of ± 0,05% van de ingangswaarde (wat groter is)
RTD: ± 80mΩ
Uitgang: ± 11μA
• Temperatuurverschuiving (typisch)
Invoer:
mV/THC: ± 0,003% van de ingangswaarde/°C
RTD: ± 7mΩ/°C
Uitvoer: ± 0,6 μA/°C
• Voorbeeld van kalibratie-nauwkeurigheid en temperatuurdrift
(RTD-invoer - 500 ms reactie)
Span: 250Ω
Genauigheid: ± (0,08/250 + 11/16000) x 100%
= 0,1% van de span
Temperatuurdrift: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Veilig rijden bij storing van de sensor
Upscale, downscale, of off
• Vroegtijdige uitputting
Vroegtijdige opsporing van burn-out voor thermoparen (indien geselecteerd)
Alarmtrekkingen bij een toename van de lusweerstand van > 50Ω
• Uitgangsbereik
4 tot en met 20 mA nominaal tot maximaal 600Ω.
• Alarmuitgang (configureerbaar)
Relais ingeschakeld bij alarm, 250mA @ 35V max.
• Maximale loodresistentie (THC)
600Ω
• Reactietijd
Configureerbaar - 500 ms standaard ((Nauwkeurigheid bij 100/200 ms - contact MTL)
• LED-indicator
Groen: aanwijzing van vermogen en status
Geel: alarmsignaal, wanneer de contacten gesloten zijn
• Maximaal stroomverbruik (bij signaal van 20 mA)
50 mA bij 24 V
• Verlies van vermogen binnen de eenheid (met 20mA-signaal)
1.2W bij 24V
• Veiligheidsbeschrijving
Verwijs naar het certificaat voor de parameters.
• Configurator
Een pc met MTL PCS45-software met een
PCL45USB serieinterface

Verwante modellen:

Maatschappelijke Inleiding:
Achievers Automation Limited heeft meer dan 10 jaar ervaring op de markt van industriële automatisering, gespecialiseerd in de wederverkoop van fabrieksverzegelde sonde, sensor, DCS, isolatie barrière, HMI, PLC, adapter,Profibus connector en kabel van merken als BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens en etc. Als u een verzoek hebt,aarzel niet om contact met ons op te nemen..

Vragen en antwoorden
V: Zijn de producten originele OEM-eenheden?
A: Deze artikelen zijn door Achievers Automation Limited gecertificeerd als echte OEM-eenheden die zijn verkregen via OEM-kanalen of via onafhankelijke externe kanalen.
V: Hoe regelt u de verzending?
A: We kunnen de verzending regelen op basis van uw verzoek. We hebben medewerkers die de verzending via FedEx, DHL, TNT met een goede prijs kunnen regelen.
V: Wat is de garantie op de goederen?
A: Garantie van één jaar.
