MTL5514 MTL Switch/Proximity Detector Interface Reactietijd maximaal 10 ms

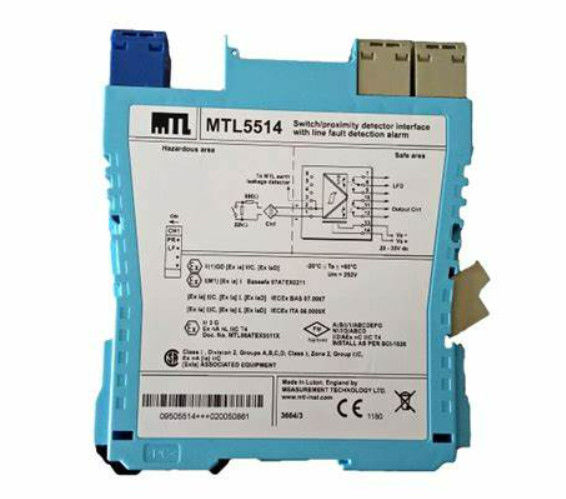

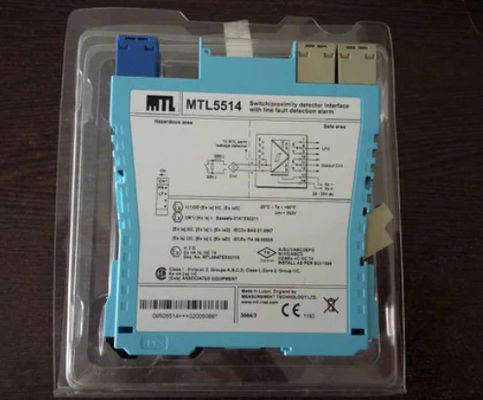

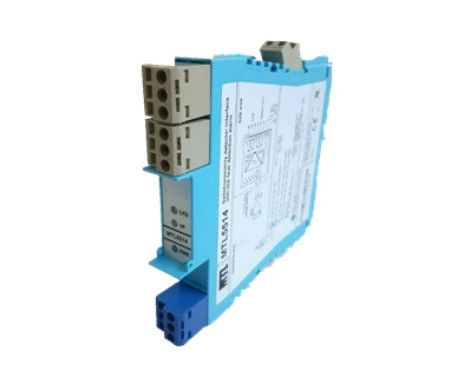

MTL5514 MTL-switch/nabijheidsdetectorinterface

Beschrijving
De MTLx514 maakt het mogelijk om via een relais met een in een gevaarlijk gebied gelegen nabijheidsdetector of -schakelaar een veiligheidsbelasting te regelen.
De modules zijn voorzien van schakelaars voor het selecteren van de faseomkering en voor het detecteren van lijnfouten.

Aantal kanalen
Eén.
Plaats van de schakelaarh
Gevaarlijke zone 0, IIC, T6
Div.1, Groep A, gevaarlijke locatie
Plaats van de nabijheidsdetector
Gevaarlijk gebied zone 0, IIC, T4?? 6, indien passend gecertificeerd
Div.1, Groep A, gevaarlijke locatie
Gevaarlijke inbreng
Invoer die voldoet aan de normen BS EN6094756:2001 voor
nabijheidsdetectoren (NAMUR)
Spanning die op de sensor wordt aangebracht
7 tot en met 9 V gelijkstroom vanaf 1kΩ ±10%
Input/output kenmerken
Normale fase
Uitgangen gesloten indien de ingang > 2,1 mA (< 2kΩ in ingangscircuit)
Uitgangen geopend indien de ingang < 1,2 mA (> 10kΩ in ingangscircuit) is
Hysteresis: 200μA (650Ω) nominaal
Lijnfoutdetectie (LFD) (indien geselecteerd)
Gebruikerskeuze via schakelaars aan de zijkant van het apparaat
De lijnfoutenrelais wordt aangedreven en kanalen worden geopend.
uitgangsrelais uitgeschakeld bij detectie van een fout in de ingangslijn
Opencircuitalarm ingesteld indien < 50 μA
Opencircuit-alarm uitgeschakeld indien in > 250 μA
Kortcircuitalarm ingesteld indien Rin < 100Ω
Kortcircuitalarm uitgeschakeld indien Rin > 360Ω
Opmerking: bij gebruik van de LFD-installatie met een contactinvoer moeten weerstanden worden gemonteerd.
500Ω tot 1kΩ in serie met schakelaar
20kΩ tot 25kΩ parallel aan de schakelaar
Uitgang van de veilige zone
MTL4514 & MTL5514
Kanaal: enkelpoolrelais met wisselcontacten
LFD: enkelpoolrelais met wisselcontacten
MTL4514B
Kanaal: enkelpoolrelais
LFD: enkelpoolrelais

LED-indicatoren
Groen: aanwijzing van vermogen
Geel: status van het kanaal, aan wanneer de uitgang is aangesloten
Rood: LFD-aanduiding, wanneer lijnfout is vastgesteld
Maximaal stroomverbruik
25mA bij 24V dc
Verlies van vermogen binnen de eenheid
0.6W bij 24V
Veiligheidsbeschrijving
Uo=10,5V Io=14mA Po=37mW Um = 253V rms of dc
