MTL5573 Intrinsiek veilige isolatietemperatuuromvormer
Beschrijving:
Fabrikant :MTL
Product nrO. : MTL5573
https://www.achievers-automation.comMeer producten
Betrouwbare inkoop van industriële componenten voor ondernemingen
Deze industriële automatiseringscomponent wordt geleverd voor bedrijfsinkoop. Maatwerk en levering op termijn worden ondersteund, waarbij de prijzen per aanvraag worden vermeld.
Om het inkooprisico te verminderen, wordt elke bestelling afzonderlijk afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de condities en schatting van de doorlooptijd voordat de bestelling wordt geplaatst. Er worden duidelijke offertevoorwaarden en consistente communicatie geboden om partners te helpen hun verwachtingen te beheren en transacties met vertrouwen af te ronden. Indien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en samenwerking op lange termijn.

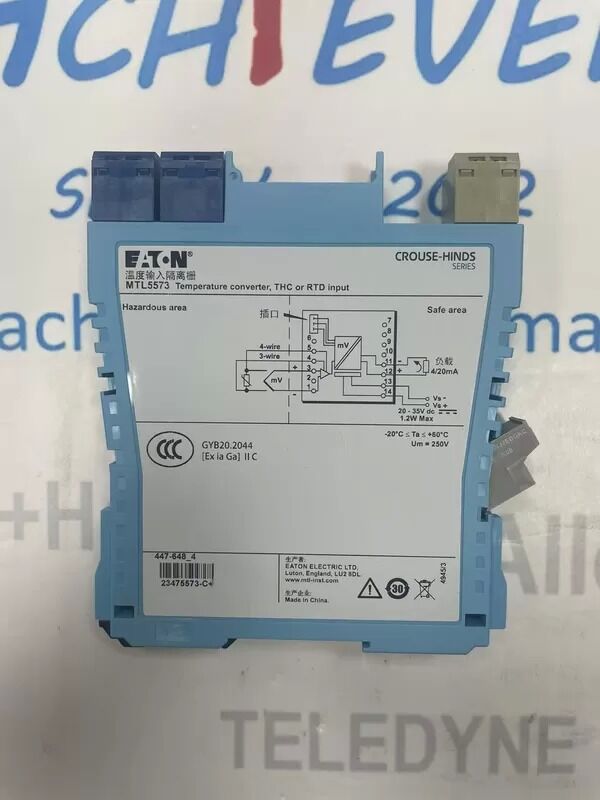

DeMTL-MTL5573is een compacte éénkanaals galvanisch geïsoleerde temperatuuromvormer die behoort tot de MTL5500-serie intrinsiek veilige isolatoren, vervaardigd door Eaton MTL Instruments. Het converteert lage temperatuursignalen van RTD- of thermokoppelsensoren (THC) die in explosiegevaarlijke zones zijn geïnstalleerd naar standaard 4-20 mA analoge uitgangen voor DCS-, PLC- en opnameapparatuur aan de veilige kantAlibaba.co....
Deze unit biedt volledige galvanische isolatie met 3 poorten tussen de gevaarlijke sensorzijde, de veilige besturingszijde en de voeding, waardoor aardlusinterferentie en transiënte kruiskoppeling worden geëlimineerd. Het ondersteunt softwarematig configureerbare linearisatie, sensorbereik, foutdiagnostiek en koude junctiecompensatie (CJC) voor thermokoppelingangen. De smalle DIN-railvormfactor van 16 mm maakt kastinstallatie met hoge dichtheid mogelijk, met gecertificeerde intrinsieke veiligheidsgoedkeuringen voor Zone 0 / Klasse I Div 1 gevaarlijke locaties in olie- en gas-, chemische en farmaceutische fabrieken. Geïntegreerde detectie-uitgangen voor sensorstoringen configureerbare upscale/downscale NAMUR NE43-buitenbereiksignalen voor alarmlogische systemen.
Detail:
| Parameteritem |
Officiële MTL5573-gegevensbladwaarde |
| Volledige modelcode |
MTL5573 |
| Merk |
MTL-instrumenten (Eaton Crouse-Hinds) |
| Kanaaltelling |
1 enkel kanaal |
| Ondersteunde invoer aan gevaarlijke zijde |
Alle thermokoppeltypen (J,K,T,E,R,S,B,N,XK); 2/3/4-draads RTD (Pt100/Pt500/Pt1000, Cu/Ni); mV-signalen op laag niveau |
| RTD nominale excitatiestroom |
200 µA |
| Thermokoppel maximale kabelweerstand |
600 Ohm |
| Compensatie voor koude verbindingen (CJC) |
Software selecteerbaar AAN/UIT; CJC-fout ≤ 1,0 °C |
| Standaard uitgangssignaal |
4–20 mA, maximale belastingsweerstand 600 Ω |
| Standaard buiten bereik |
Configureerbare MTL- of NAMUR NE43-foutkarakteristiek |
| Kalibratienauwkeurigheid (+20 °C) |
THC/mV: ±15 µV of ±0,05% invoer (welke groter is)
RTD: ±80 mΩ
Uitgang: ±11 µA |
| Afwijzingsprestaties |
Common mode-afwijzing: 120 dB (240 V 50/60 Hz)
Onderdrukking seriemodus: 40 dB (50/60 Hz) |
| Voedingsingang |
24 V DC nominaal (20–35 V DC werkbereik) |
| Maximaal stroomverbruik |
50 mA @ 24 V DC (20 mA-uitgang) |
| Maximale vermogensdissipatie |
1,2 W bij 24 V gelijkstroom |
| Beoordeling isolatiebarrière |
3-poorts volledige galvanische isolatie; Um = 253 V rms/DC |
| Specificatie Categorie |
Gedetailleerde technische gegevens |
| Montage standaard |
35 mm EN 60715 standaard DIN-rail |
| Moduleafmetingen (B × H × D) |
16 mm × 99 mm × 110 mm slanke compacte behuizing |
| Netto gewicht per eenheid |
115 gr |
| Behuizingsmateriaal |
Vlamvertragend geel thermoplastisch materiaal |
| Terminaltype |
Schroefklemaansluitingen voor bedrading van veldinstrumenten |
| Bedrijfsomgevingstemperatuur |
-20 °C ~ +60 °C |
| Opslagtemperatuurbereik |
-40 °C ~ +80 °C |
| Intrinsieke veiligheidscertificeringen |
ATEX Ex ia IIC T4, IECEx, FM Klasse I Div 1 / Div 2 |
| Compatibiliteit met gevaarlijke zones |
Zone 0, Zone 1, Zone 2; Groepen AD |
| Intrinsieke veiligheidsparameters |
Ui = 30 V, Ii = 200 mA, Pi = 1,2 W, Ci verwaarloosbaar |
| Diagnostische indicator |
Geel LED-alarm voor sensorbreuk/open circuitfout |
| Configuratiemethode |
PC-software via speciale configuratie-aansluiting |
| Industriële nalevingsnormen |
EN 61010-1, EN 61326-1 EMC, RoHS-compatibel |
Merk
MTL (Measurement Technology Limited) is een Brits bedrijf dat zich richt op de veiligheid van industriële automatisering en explosieveilige technologie. Het werd opgericht in 1955 en heeft zijn hoofdkantoor in Manchester. Momenteel is MTL een merk van Eaton Corporation en aangesloten bij Eaton's CrouseHinds-productportfolio, waarbij de nadruk ligt op het leveren van intrinsieke veiligheidsoplossingen voor gevaarlijke industriële omgevingen.
Als 's werelds grootste energiebeheerbedrijf versterkt Eaton zijn concurrentiepositie op het gebied van industriële procescontrole, explosieveilige apparatuur en veiligheidsnetwerken verder door de technologie en productlijnen van MTL over te nemen en te integreren. De productlijn van MTL (zoals veiligheidspoorten, isolatiepoorten, overspanningsbeveiligers, enz.) is nu een kerncomponent geworden van Eatons industriële automatiseringsgebied.
