MTL5531 Intrinsiek veilige trillingsomvormerisolator
Beschrijving:
Fabrikant:MTL
Product No. : MTL5531
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:Meer producten
Betrouwbare aankoop van industriële componenten voor ondernemingen
Deze component voor industriële automatisering wordt geleverd voor aanbestedingen bij ondernemingen.
Om het aankooprisico te verminderen, wordt elke bestelling individueel afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de conditie en raming van de doorlooptijd voordat de bestelling wordt geplaatst.Duidelijke offertevoorwaarden en consistente communicatie worden verstrekt om partners te helpen de verwachtingen te beheersen en transacties met vertrouwen af te rondenIndien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en langetermijnsamenwerking.

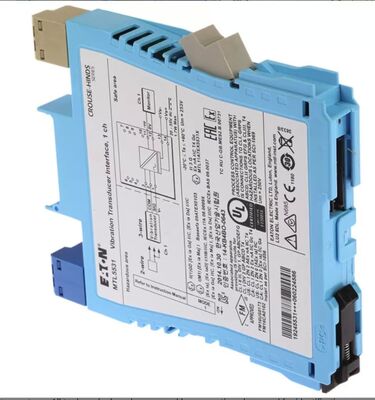

DeMTL MTL5531is een compacte, galvanisch geïsoleerde, eenkanalige trillingssignalisator in de MTL5500-serie, vervaardigd door Eaton MTL Instruments.Het verbindt trillingssensoren met twee draden en drie draden wervelstromsondes / versnellingsmeters die zijn geïnstalleerd in explosieve gevaarlijke zones., die trillingssignalen weergeven aan PLC's voor bewaking van de beveiligde zijde en aan conditiesystemen voor machines.
Deze eenheid biedt volledige galvanische isolatie met drie poorten tussen gevaarlijke sensorkring, veilige monitoringsuitgang en 24 V gelijkstroomvoorziening om geluid van de aardschakel en transiente kruiskoppeling te elimineren.Het ondersteunt door de gebruiker te schakelen 3.3mA opwinding voor 2-draad vibratie-omvormers, brede 47 kHz signaalbandbreedte voor hoogfrequente machine vibratie signaturen, en is gecertificeerd voor Zone 0 / Class I Div 1 gevaarlijke locaties.Beoordeeld volgens IEC 61508, MTL5531 bereikt SIL 2-capaciteit voor eenvoudige veiligheidsinstrumenten, geschikt voor het monitoren van cruciale roterende apparatuur in olie- en gas-, petrochemische en elektriciteitsproductie-installaties.Een dunne 16 mm DIN-rail behuizing maximaliseert de dichtheid van de kast voor multi-punt trillingsmonitoring racks.
Detail:
| Parameter item |
Officiële MTL5531 gegevensbladwaarde |
| Volledige modelcode |
MTL5531 |
| Merken & fabrikanten |
MTL-instrumenten (Eaton Crouse-Hinds) |
| Kanalconfiguratie |
Interface voor eenkantige trillingsveranderers |
| Ondersteunde sensoren voor gevaarlijke zijkanten |
Vibratie-stromsensoren met twee draden; sondes/versnellingsmeters voor wervelstroom met drie draden |
| 2-draad transducer opwindingstroom |
3.3 mA nominale, hardware-schakelaar selecteerbaar |
| Gevaarlijke invoerimpedantie |
10 kΩ (signaalterminals 2 en 3) |
| Aanvaardbaar signaalspanningsbereik |
Minimum -20 V tot maximaal -0,5 V |
| DC-overdrachtsnauwkeurigheid (+20 °C) |
< ± 50 mV |
| AC-overdrachtsnauwkeurigheid |
0·1 kHz: ±1%
1 ‰ 10 kHz: -5% ~ +1%
1020 kHz: -10% ~ +1% |
| Signalbandbreedte (typisch -3 dB) |
47 kHz |
| Maximale fasevertraging |
< 14 μs |
| Temperatuurcoëfficiënt |
±50 ppm/°C (10 ∼65 °C)
± 100 ppm/°C (-20 ‰ 10 °C) |
| Veilige zijdelingse uitvoeropties |
Lu-spanningsuitgang / Li-actieve stroomuitgang |
| Maximale uitgangslastweerstand (stroom) |
350 Ω |
| Bedrijfsbereik van de voedingsspanning |
20 V gelijkstroom ~ 35 V gelijkstroom nominale 24 V gelijkstroom |
| Maximaal stroomverbruik (24 V, 10 mA belasting) |
65 mA |
| Maximale interne vermogensafvoer |
1.33 W |
| Galvanische isolatie |
Volledige isolatie met 3 poorten, 253 V rms isolatie barrière |
| Specificatiecategorie |
Gedetailleerde technische gegevens |
| Montage standaard |
EN 60715 35 mm standaard DIN-spoor |
| Module Buitenafmetingen (W × H × D) |
16 mm × 121 mm × 108 mm dunne compacte behuizing |
| Netto gewicht per eenheid |
110 g (0,11 kg) |
| Huismateriaal |
Vlamvertragend geel thermoplastisch polymeer |
| Beëindigingstype |
Schroefklemmen voor afgeschermde instrumentkabeling |
| Vermogensindicator |
Groene LED voor de status van het bedrijfsvermogen |
| Continu werkende omgevingstemperatuur |
-20 °C ~ +60 °C |
| Temperatuurbereik voor opslag |
-40 °C ~ +80 °C |
| Certificering van intrinsieke veiligheid |
ATEX Ex ia IIC T4·T6, IECEx, FM klasse I Div 1 / Div 2 |
| Compatibiliteit met gevaarlijke zones |
Zone 0, zone 1, zone 2; gasgroepen A ̊D |
| Parameters voor intrinsieke veiligheidseenheden |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, verwaarloosbare interne capaciteit |
| Functionele veiligheidsbeoordeling |
IEC 61508 beoordeeld, SIL 2 geschikt (eenvoudige architectuur, HFT=0) |
| Industriële conformiteitsnormen |
EN 61010-1, EN 61326-1 industriële EMC, RoHS-conform |
| EMC-immuniteitsprestaties |
Criterium Een continue werking onder industriële elektromagnetische interferentie |
