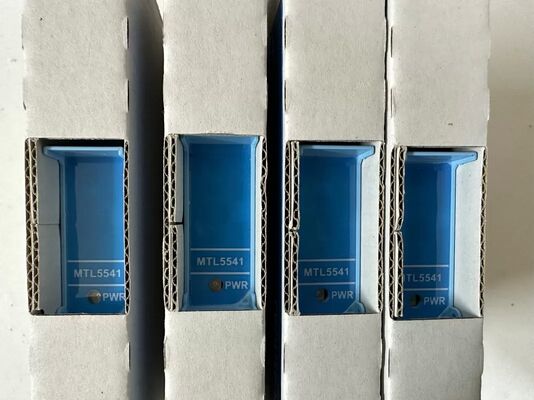

mtl5541 Intrinsiek veilige 4–20 mA HART galvanische isolator
Beschrijving:
Fabrikant :MTL
Product nrO. : MTL5531
https://www.achievers-automation.comMeer producten
Betrouwbare inkoop van industriële componenten voor ondernemingen
Deze industriële automatiseringscomponent wordt geleverd voor bedrijfsinkoop. Maatwerk en levering op termijn worden ondersteund, waarbij de prijzen per aanvraag worden vermeld.
Om het inkooprisico te verminderen, wordt elke bestelling afzonderlijk afgehandeld met ondersteuning voor modelbevestiging, verduidelijking van de condities en schatting van de doorlooptijd voordat de bestelling wordt geplaatst. Er worden duidelijke offertevoorwaarden en consistente communicatie geboden om partners te helpen hun verwachtingen te beheren en transacties met vertrouwen af te ronden. Indien nodig is aanvullende verificatie of verduidelijking beschikbaar, ter ondersteuning van professionele aanbestedingen en samenwerking op lange termijn.

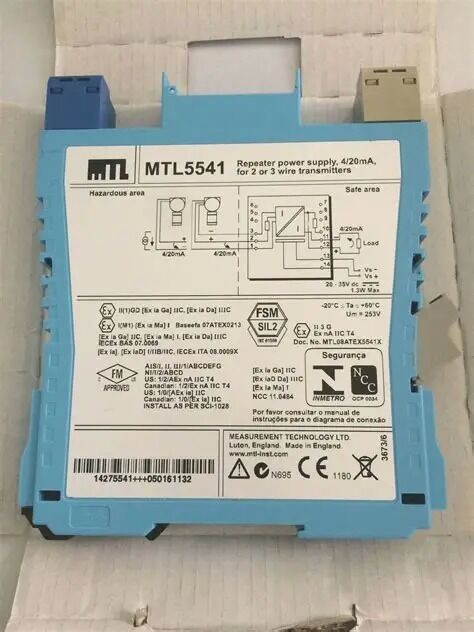

DeMTL-MTL5541is een compacte éénkanaals galvanische isolator binnen de MTL5500 DIN-railserie, vervaardigd door Eaton MTL Instruments. Het voedt en herhaalt signalen van 2-draads en 3-draads 4-20 mA veldtransmitters die zijn geïnstalleerd in explosiegevaarlijke zones, en levert geïsoleerde analoge uitvoer naar DCS-, PLC- en opnamesystemen aan de veilige kant, terwijl volledige bidirectionele digitale HART-communicatie wordt ondersteund voor slimme zenderconfiguratie en diagnostiekEaton.
Deze unit biedt volledige galvanische isolatie tussen het circuit voor gevaarlijke velden, het veilige stuurcircuit en de 24V DC-voeding om aardlusruis en transiënte kruiskoppeling te elimineren. Het levert een stabiele lusspanning van 16,5 V aan veldzenders bij een signaal van 20 mA, met een ultrasnelle responstijd van 50 µs en een hoge overdrachtsnauwkeurigheid. De volledig gecertificeerde Ex ia-intrinsieke veiligheid maakt directe installatie mogelijk in gevaarlijke locaties van Zone 0 / Klasse I Div 1, en beoordeeld volgens IEC 61508 voor de implementatie van SIL 2 veiligheidsinstrumentele systemen. De slanke, smalle behuizing van 16 mm maakt het stapelen van kasten met hoge dichtheid mogelijk voor meetrekken met meerdere lussen in olie- en gas-, chemische, farmaceutische en afvalwaterfaciliteiten.
Detail:
| Parameteritem |
Officieel MTL5541-gegevensblad Standaardwaarde |
| Volledige modelcode |
MTL5541 (T/S-varianten beschikbaar) |
| Merk Fabrikant |
MTL-instrumenten (Eaton Crouse-Hinds) |
| Kanaalhoeveelheid |
Eén kanaal voor 2/3-draads zenders |
| Ingangsbereik gevaarlijke zijde |
0–24 mA (4–20 mA nominaal meetvenster) |
| Voedingsspanning zender @ 20mA |
16,5 V DC constante lusvoeding |
| Uitgangssignaal veilige kant |
Herhaald 0–24 mA (4–20 mA standaard processignaal) |
| Maximale veilige zijbelastingsweerstand (MTL5541-T) |
0–450 Ω bij 20 mA; 0–360 Ω bij 24 mA |
| Max. spoelbakbelasting (MTL5541-S huidige spoelbakversie) |
600 Ohm |
| Overdrachtnauwkeurigheid (20 °C omgevingstemperatuur) |
Beter dan ±15 µA |
| Temperatuurafwijkingscoëfficiënt |
< 0,8 µA/°C |
| Uitgangsrimpelruis |
< 50 µA piek-tot-piek |
| Signaalresponstijd |
Vestigt zich binnen 10% van de eindwaarde in 50 µs |
| Ondersteuning voor digitale communicatie |
Bidirectioneel HART-protocol (terminals 1 en 2) |
| Compatibiliteit met HART-bandbreedte |
500 Hz – 10 kHz gesuperponeerde digitale signalen |
| Voedingsspanningsbereik |
20 V DC – 35 V DC (nominaal 24 V DC) |
| Maximaal stroomverbruik (24 V, 20mA signaal) |
51mA |
| Maximale interne vermogensdissipatie |
0,7 W bij 24 V gelijkstroom |
| Galvanische isolatiewaarde |
253 V rms/DC tussen gevaarlijke en veilige circuits |
| Specificatie Categorie |
Gedetailleerde technische gegevens |
| Montage standaard |
EN 60715 35 mm standaard T-sectie DIN-rail |
| Buitenafmetingen module (B × H × D) |
16 mm × 121 mm × 108 mm slanke compacte behuizing |
| Nettogewicht enkele eenheid |
150 gr |
| Behuizingsmateriaal |
Vlamvertragend geel thermoplastisch polymeer |
| Beëindiging van de bedrading |
Schroefklemaansluitingen, geschikt voor kabelgeleiders tot 2,5 mm² |
| Statusindicator |
Groen LED-statuslampje voor de voeding |
| Continu werkende omgevingstemperatuur |
-20 °C ~ +60 °C |
| Opslagtemperatuurbereik |
-40 °C ~ +80 °C |
| Intrinsieke veiligheidscertificeringen |
ATEX Ex ia IIC T4–T6, IECEx, FM Klasse I Div 1 / Div 2 |
| Compatibiliteit met gevaarlijke zones |
Zone 0, Zone 1, Zone 2; Gasgroepen IIA / IIB / IIC |
| Parameters van intrinsieke veiligheidsentiteiten |
Vo=28 V, Io=93 mA, Po=651 mW, verwaarloosbare interne capaciteit |
| Functionele veiligheidsbeoordeling |
IEC 61508 beoordeeld, SIL 2-compatibele simplex SIS-architectuur |
| Industriële nalevingsnormen |
EN 61010-1 veiligheid, EN 61326-1 EMC-immuniteit, RoHS-conform |
| Isolatietestspanning |
1500 V rms diëlektrische weerstand tussen gevaarlijke/veilige circuits |
Merk
MTL (Measurement Technology Limited) is een Brits bedrijf dat zich richt op de veiligheid van industriële automatisering en explosieveilige technologie. Het werd opgericht in 1955 en heeft zijn hoofdkantoor in Manchester. Momenteel is MTL een merk van Eaton Corporation en aangesloten bij Eaton's CrouseHinds-productportfolio, waarbij de nadruk ligt op het leveren van intrinsieke veiligheidsoplossingen voor gevaarlijke industriële omgevingen.
Als 's werelds grootste energiebeheerbedrijf versterkt Eaton zijn concurrentiepositie op het gebied van industriële procescontrole, explosieveilige apparatuur en veiligheidsnetwerken verder door de technologie en productlijnen van MTL over te nemen en te integreren. De productlijn van MTL (zoals veiligheidspoorten, isolatiepoorten, overspanningsbeveiligers, enz.) is nu een kerncomponent geworden van Eatons industriële automatiseringsgebied.
Bedrijfintroductie:
Automatisering van presteerdersLimited heeft meer dan 10 jaar ervaring op de markt van industriële automatisering, gespecialiseerd in het doorverkopen van in de fabriek afgedichte sonde, sensor, DCS, isolatorbarrière, HMI, PLC, adapter, Profibus-connector en kabel van merken als BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,YOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Heeft u een verzoek, neem dan gerust contact met ons op.
Hieronder vindt u de TOPMERKEN die wij de afgelopen 14 jaar hebben verwerkt:
Veelgestelde vragen over presteerders
Vraag: Zijn de producten echte OEM-eenheden?
A: Deze items zijn door Achievers Automation Limited gecertificeerd als echte OEM-eenheden die zijn verkregen via OEM-kanalen of onafhankelijke externe kanalen.
Vraag: Hoe regelt u de verzending?
A: We kunnen de verzending regelen op basis van uw verzoek. We hebben samengewerkt met een expediteur die verzending via FedEx, DHL, TNT tegen een goede prijs kan regelen.
Vraag: Wat is de garantie op goederen?
A: Eén jaar garantie.
